STIHL HS 45 - onderdeeltekening
Ben je op zoek naar onderdelen voor de HS 45? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

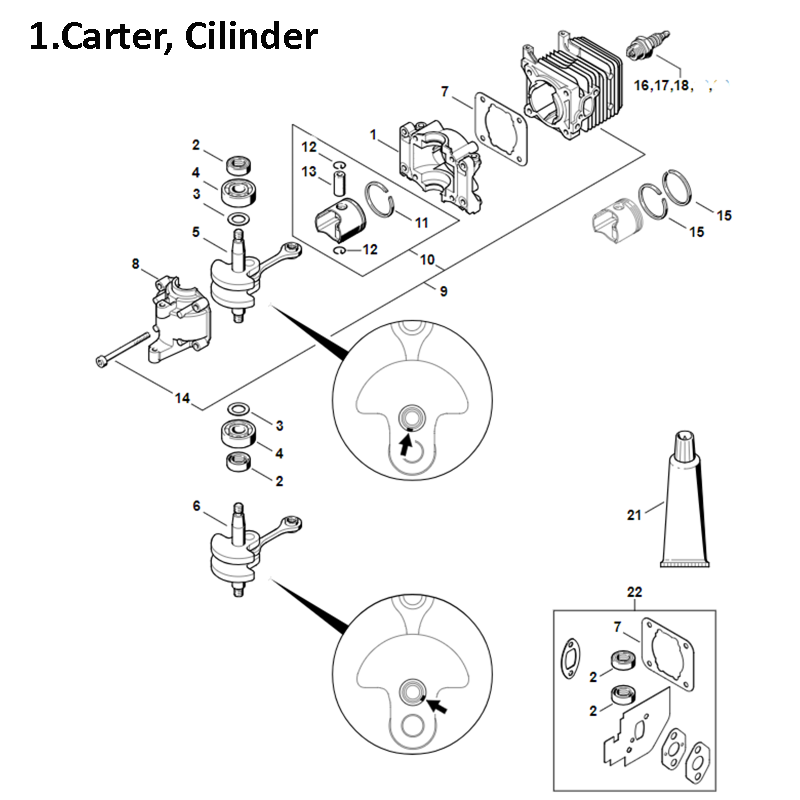

1. Carter, Cilinder
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carter - 4242 021 0300
2. Keerring 12x22x7 - 9639 003 1230
3. Ring - 4140 036 0300
4. Groefkogellager 6201 - 9503 003 0246
5. Krukas - 4228 030 0402
6. Artikel niet beschikbaar
7. Cilindervoetpakking - 4140 029 2300
8. Carterpan - 4140 021 2500
9. Cilinder m. zuiger Ø 34 mm - 4140 020 1204
10. Zuiger Ø 34 mm - 4140 030 2004
11. Zuigerveer Ø 34x1,2 mm - 4144 034 3000
12. Veerring 8x0,7 - 9463 650 0807
13. Zuigerpen 8x5x22 - 4137 034 1500
14. Cilinderkopbout IS-D5x60 - 9075 478 4268
15. STIHL Zuigerveer Ø 34x1,5 mm - 4137 034 3000
16. Bougie NGK BPMR7A - 0000 400 7000
17. Bougie Bosch WSR 6 F - 1110 400 7005
18. Bougie STIHL - 0000 400 7016
21. Afdichtmiddel Dirko HT rood - 0783 830 2000
22. Pakkingset - 4228 007 1050

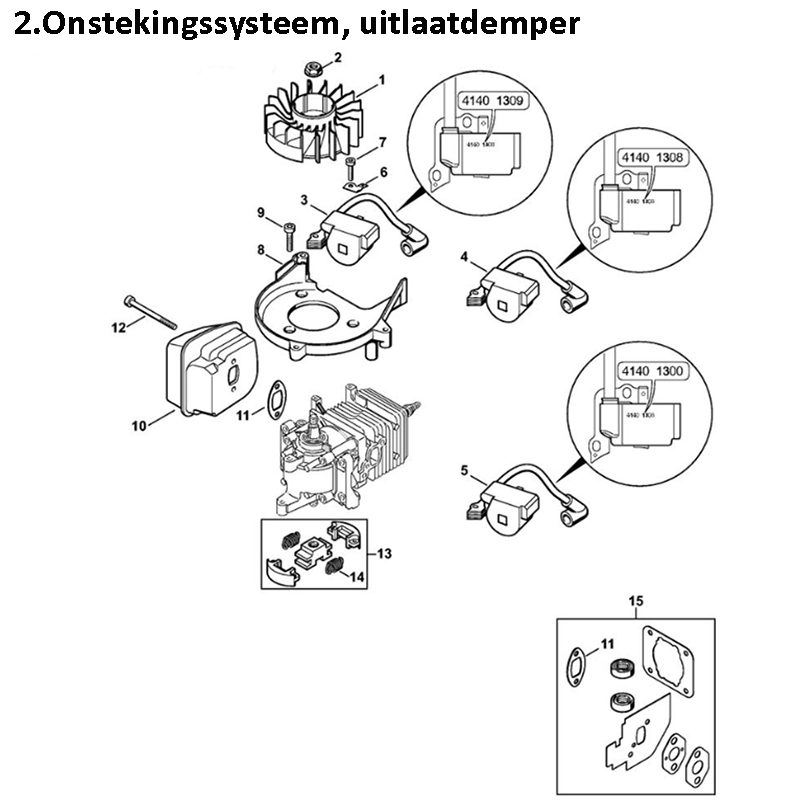

2. Ontstekingssysteem, Uitlaatdemper
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Vliegwiel - 4140 400 1200
2. Kraagmoer m8x1 - 0000 955 0802
3. Ontstekingsmoduul - 4140 400 1311
4. Artikel niet beschikbaar
5. Artikel niet beschikbaar
6. Stekerlip - 4140 431 2100
7. Cilinderkopbout IS-D4X22 - 9075 478 3023
8. Slakkenhuis - 4228 084 1100
9. Cilinderkopbout IS-D5X24 - 9075 478 4159
10. Uitlaatdemper - 4228 140 0600
11. Uitlaatdemperpakking - 4140 149 0602
12. Cilinderkopbout - 9075 478 4268
13. Koppeling - 4228 160 2000
14. Trekveer - 4228 162 7903
15. Pakkingset - 4228 007 1050

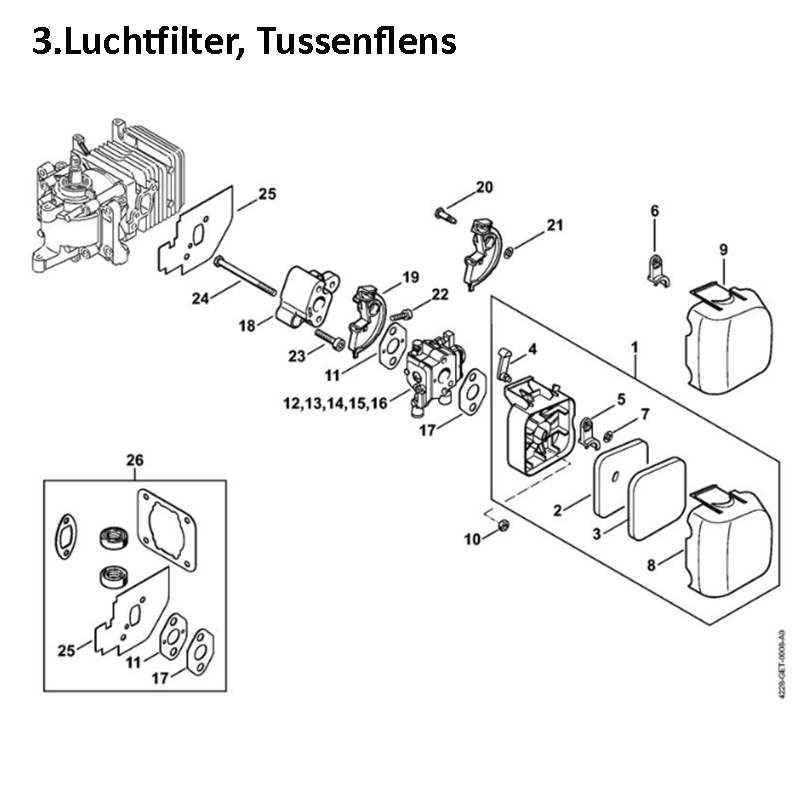

3. Luchtfilter, Tussenflens
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Filterhuis - 4228 140 2850
2. Filter - 4140 124 2800
3. Voorfilter - 4228 124 1500
4. Hefboom - 4140 141 3700
5. Chokeklep - 4140 141 3801
6. Choke klep - 4140 141 3800
7. Verende moer 4x9,6x1,8 - 9417 003 7512
8. Filterdeksel - 4228 141 0502
9. Filterdeksel - 4228 141 0500
10. Zeskantmoer M5 - 9210 261 0700
11. Pakking - 4140 129 0900
12. Carburateur C1Q-S169E - 4228 120 0608
13. Artikel niet beschikbaar
14. Artikel niet beschikbaar
15. Artikel niet beschikbaar
16. Artikel niet beschikbaar
17. Pakking - 4114 149 1205
18. Tussenflens - 4140 121 1602
19. Spanstuk - 4140 182 7602
20. Bout - 4137 123 8900
21. Verende moer 4x9,6x1,8 - 9417 003 7512
22. Cilinderbout IS M4x16 - 9022 313 0680
23. Cilinderkopbout IS-D5x24 - 9075 478 4159
24. Artikel niet beschikbaar
25. Pakking - 4228 129 0905
26. Pakkingset - 4228 007 1050

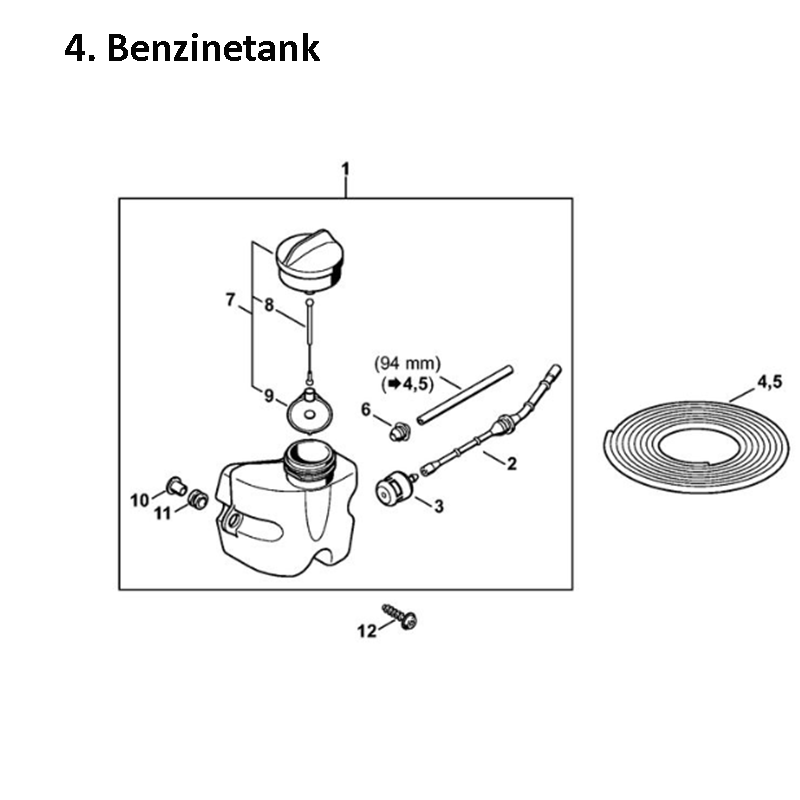

4. Benzinetank
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Benzinetank - 4228 350 0410
2. Slang - 4228 358 0800
3. Zuigmond - 0000 350 3503
4. Slang 3,1x5,7 mm x 1 m, R3 - 0000 930 2803
5. Slang 3,1x5,7 mm x 10 m, R3 - 0712 923 8004
6. Doorvoerrubber - 0000 989 0516
7. Tankdop - 4226 350 0503
8. Koord - 4226 350 0900
9. Beveiliging tegen verliezen - 0000 353 0800
10. Huls - 0000 351 3201
11. Doorvoerrubber - 1125 084 8900
12. Cilinderkopbout IS-P6x25 - 9074 478 4140

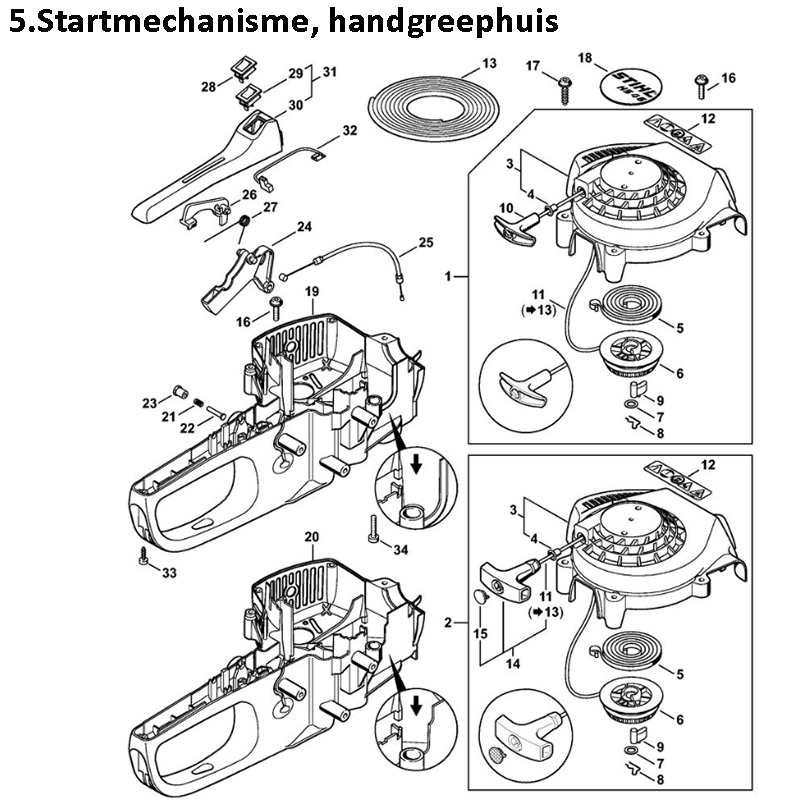

5. Startmechanisme, handgreephuis
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Ventilatorhuis met startmechanisme - 4228 080 2100
2. Ventilatorhuis met startmechanisme - 4228 080 2101
3. Ventilatorhuis - 4228 080 1800
4. Klinknagel 6,5x0,5x8,8 - 9416 868 6650
5. Starterveer - 4228 190 0600
6. Koordrol - 1123 195 0400
7. Ring 4x9,6x1,8 - 0000 958 0923
8. Veer - 4228 141 0502
9. Pal - 1125 195 7200
10. Handgreep - 4140 195 3400
11. Startkoord Ø 3,0x1060 mm - 1120 195 8200
12. Waarschuwingssticker HS - 0000 967 7268
13. Startkoord Ø 3,0 mm x 30,5 m - 0000 930 2208
14. ElastoStart Ø 3 mm - 0000 190 3404
15. Kap - 0000 195 7000
16. Bout - 0000 951 1100
17. Cilinderkopbout IS-P6x25 - 9074 478 4140
18. Typeplaatje HS 45 - 4228 967 1500
19. Handgreephuis - 4228 791 1002
20. Handgreephuis - 4228 791 1000
21. Drukveer - 0000 997 0603
22. Bout - 1113 182 8901
23. Chokeknop - 4228 182 9300
24. Gashendel - 4228 182 1000
25. Gaskabel - 4228 180 1101
26. Blokkeerhendel - 4228 182 0800
27. Knieveer - 0000 998 1003
28. Stopschakelaar - 4228 430 0200
29. Stopschakelaar - 4229 430 0203
30. Handgreepkom - 4228 791 0603
31. Handgreepkom - 4228 790 0650
32. Kortsluitkabel - 4228 440 1100
33. Cilinderkopbout IS-D4x15 - 9075 478 3015
34. Cilinderkopbout IS-D5x24 - 9075 478 4159

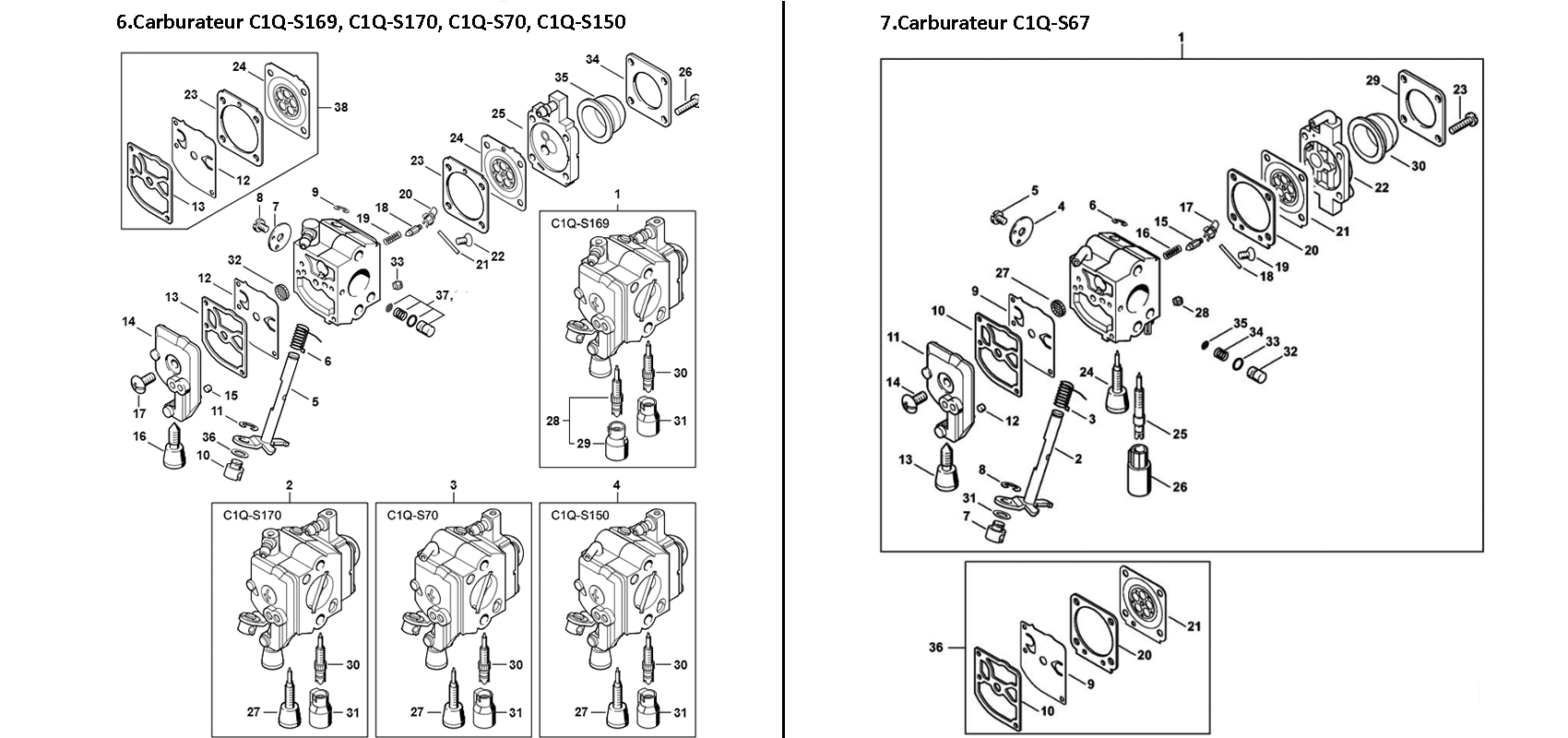

6. Carburateur C1Q-S169, C1Q-S170, C1Q-S70, C1Q-S150
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carburateur C1Q-S169E - 4228 120 0608
2. Artikel niet beschikbaar
3. Artikel niet beschikbaar
4. Artikel niet beschikbaar
5. Gasklepas m hefboom - 4137 120 7100
6. Veer - 1123 122 3000
7. Gasklepas - 4228 121 3303
8. Artikel niet beschikbaar
9. Borgveer - 1125 122 9001
10. Bout - 4128 121 8901
11. Borgveer - 1120 122 9000
12. Pompmembraan - 1129 121 4800
13. Pomppakking - 1123 129 0905
14. Afsluitdeksel - 1123 121 0800
15. Klemstuk - 1125 122 4200
16. Stationaire aanslagschroef - 4229 122 6200
17. Bout met verzonken lenskop - 1120 122 7800
18. Inlaatnaald - Z000 018 Z000
19. Veer - 1120 122 3004
20. Inlaatregelhefboom - 1125 121 5000
21. As - 1120 121 9200
22. Kraagbout - 1120 122 6600
23. Regelpakking - 4229 129 0901
24. Regelmembraan - 4229 121 4700
25. Flens - 4314 120 2200
26. Bout - 4226 122 7100
27. Stelschroef stat. toerental - 4228 122 6802
28. Stelschroef stat. toerental - 4228 120 6800
29. Kap - 4144 121 2700
30. Hoofdstelschroef - 4229 122 6701
31. Kap - 4229 121 2701
32. Zeef - 1123 121 7800
33. Vaste sproeier 0.39 - 4228 121 5602
34. Afsluitdeksel - 4140 121 0800
35. Kap - 4226 121 2700
36. Ring - 4137 121 8600
37. Set pompzuiger - 4314 007 1053
38. Carb. membraanset - 4228 007 1051
7. Carburateur C1Q-S67
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Artikel niet beschikbaar
2. Gasklepas m hefboom - 4137 120 7100
3. Veer - 1123 122 3000
4. Artikel niet beschikbaar
5. Bout met halfronde kop - 1120 122 7400
6. Borgveer - 1125 122 9001
7. Bout - 4128 121 8901
8. Borgveer - 1120 122 9000
9. Pompmembraan - 1129 121 4800
10. Pomppakking - 1123 129 0905
11. Afsluitdeksel - 1123 121 0800
12. Klemstuk - 1125 122 4200
13. Stationaire aanslagschroef - 4229 122 6200
14. Bout met verzonken lenskop - 1120 122 7800
15. Inlaatnaald - Z000 018 Z000
16. Veer - 1120 122 3004
17. Inlaatregelhefboom - 1125 121 5000
18. As - 1120 121 9200
19. Kraagbout - 1120 122 6600
20. Regelpakking - 1129 129 0900
21. Regelmembraan - 4129 121 4700
22. Flens - 4140 120 2200
23. Bout - 4226 122 7100
24. Stelschroef stat. toerental - 4228 122 6801
25. Hoofdstelschroef - 4229 122 6700
26. Kap - 4229 121 2700
27. Zeef - 1123 121 7800
28. Vaste sproeier 0.39 - 4228 121 5602
29. Afsluitdeksel - 4140 121 0800
30. Kap - 4226 121 2700
31. Ring - 4137 121 8600
32. Pompzuiger - 4229 121 5800
33. Pakkingring - 4140 122 3600
34. Veer - 4229 122 3001
35. Zeef - 1120 121 7801
36. Carb. membraanset - 1129 007 1062

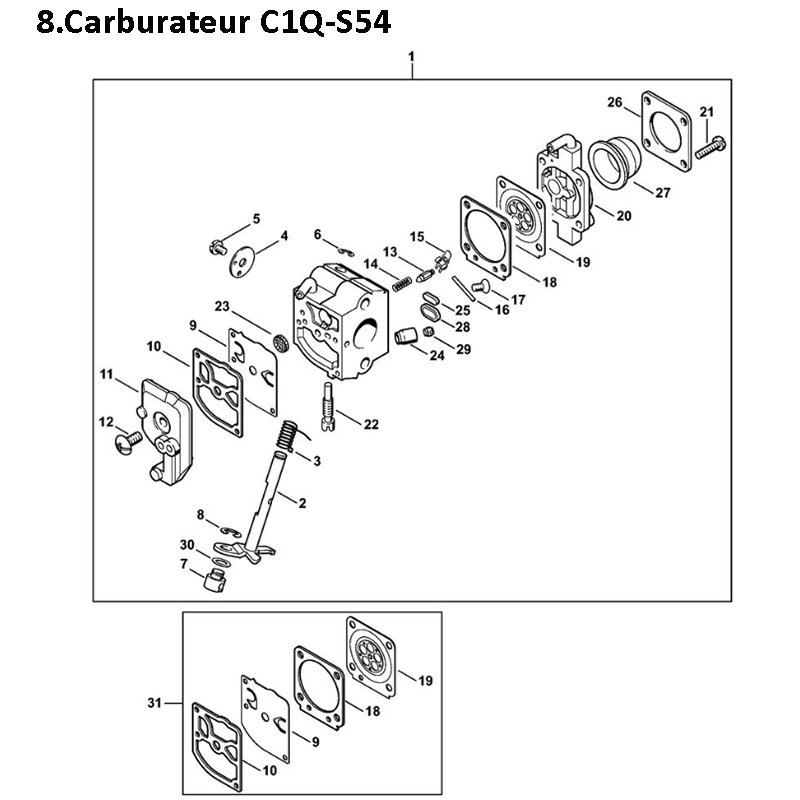

8. Carburateur C1Q-S54
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carburateur C1Q-S54B - 4228 120 0601
2. Gasklepas m. hefboom - 4226 120 7100
3. Veer - 1123 122 3000
4. Gasklepas - 4228 121 3301
5. Bout met halfronde kop - 1125 122 7403
6. Borgveer - 1125 122 9001
7. Bout - 4128 121 8901
8. Borgveer - 1120 122 9000
9. Pompmembraan - 1129 121 4800
10. Pomppakking - 1123 129 0905
11. Afsluitdeksel - 4128 121 0800
12. Bout met verzonken lenskop - 1120 122 7800
13. Inlaatnaald - Z000 018 Z000
14. Veer - 1120 122 3004
15. Inlaatregelhefboom - 1125 121 5000
16. As - 1120 121 9200
17. Kraagbout - 1120 122 6600
18. Regelpakking - 1129 129 0900
19. Regelmembraan - 4129 121 4700
20. Flens - 4140 120 2200
21. Bout - 4226 122 7100
22. Stelschroef stat. toerental - 4140 122 6300
23. Zeef - 1123 121 7800
24. Aftapklep - 4137 122 5100
25. Afsluitplaat - 4119 121 0700
26. Afsluitdeksel - 4140 121 0800
27. Kap - 4226 121 2700
28. Afsluitplaat - 4129 121 0700
29. Vaste sproeier 0.43 - 4228 121 5600
30. Ring - 4137 121 8600
31. Carb. membraanset - 1129 007 1062
9. Carburateur C1Q-S49
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Artikel niet beschikbaar
2. Gasklepas m. hefboom - 4226 120 7100
3. Veer - 1123 122 3000
4. Gasklepas - 4228 121 3300
5. Bout met halfronde kop - 1125 122 7403
6. Borgveer - 1125 122 9001
7. Bout - 4128 121 8901
8. Borgveer - 1120 122 9000
9. Pompmembraan - 1129 121 4800
10. Pomppakking - 1123 129 0905
11. Afsluitdeksel - 4128 121 0800
12. Bout met verzonken lenskop - 1120 122 7800
13. Inlaatnaald - Z000 018 Z000
14. Veer - 1120 122 3004
15. Artikel niet beschikbaar
16. As - 1120 121 9200
17. Kraagbout - 1120 122 6600
18. Regelpakking - 1129 129 0900
19. Regelmembraan - 4129 121 4700
20. Flens - 4140 120 2250
21. Bout - 4226 122 7100
22. Artikel niet beschikbaar
23. Bout - 1128 122 7100
24. Zeef - 1123 121 7800
25. Aftapklep - 4137 122 5100
26. Afsluitplaat - 4119 121 0700
27. Artikel niet beschikbaar
28. Kap - 4226 121 2700
29. Afsluitplaat - 4129 121 0700
30. Vaste sproeier 0.43 - 4228 121 5600
31. Ring - 4137 121 8600

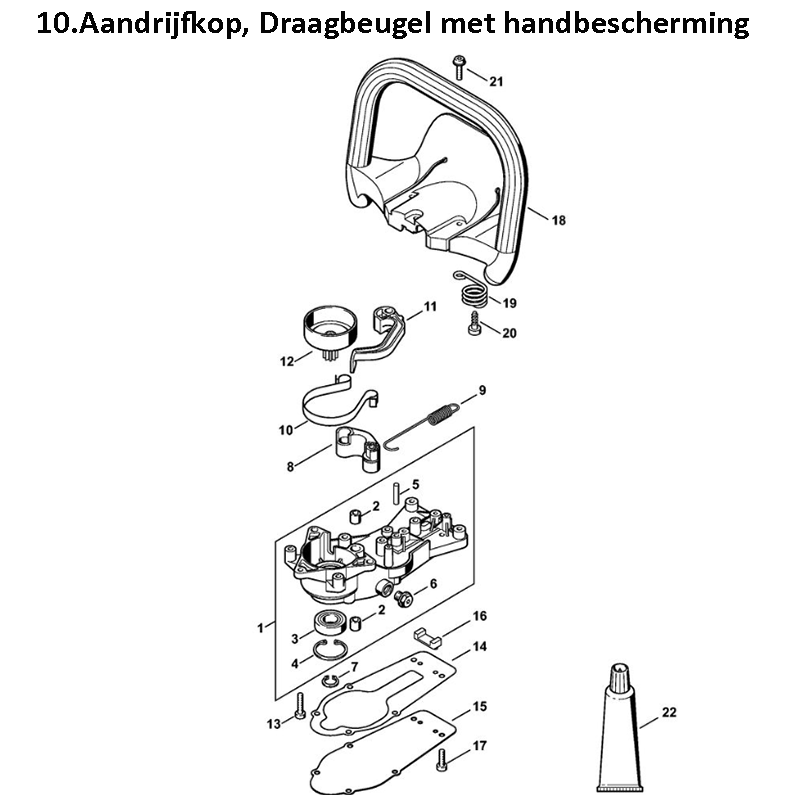

10. Aandrijfkop, draagbeugel met handbescherming
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Aandrijfhuis - 4228 640 0501
2. Bus - 4228 642 9700
3. Kogellager 6002-2RS - 9503 003 5290
4. Borgring 32x1,2 - 9456 621 3600
5. Cilindrische pen 5x24 - 9381 651 2640
6. Afsluitplug - 4119 713 6500
7. Borgring 14x1 - 9455 621 1380
8. Hefboom - 4228 162 5000
9. Trekveer - 4228 162 7900
10. Remband - 4228 162 5400
11. Hefboom - 4228 162 5005
12. Koppelingstrommel - 4228 160 2901
13. Cilinderkopbout IS-D5x24 - 9075 478 4159
14. Pakking - 4228 649 0302
15. Deksel aandrijving - 4228 641 0400
16. Pakking - 4228 649 0301
17. Cilinderkopbout IS-D5x18 - 9075 478 4085
18. Handgreep met handbeschermer - 4228 791 0101
19. Veer - 4203 708 0800
20. Bout IS-P6x26,5 - 9074 478 4545
21. Bout - 0000 951 1100
22. Multipurposevet (tube 80 g) - 0781 120 1109

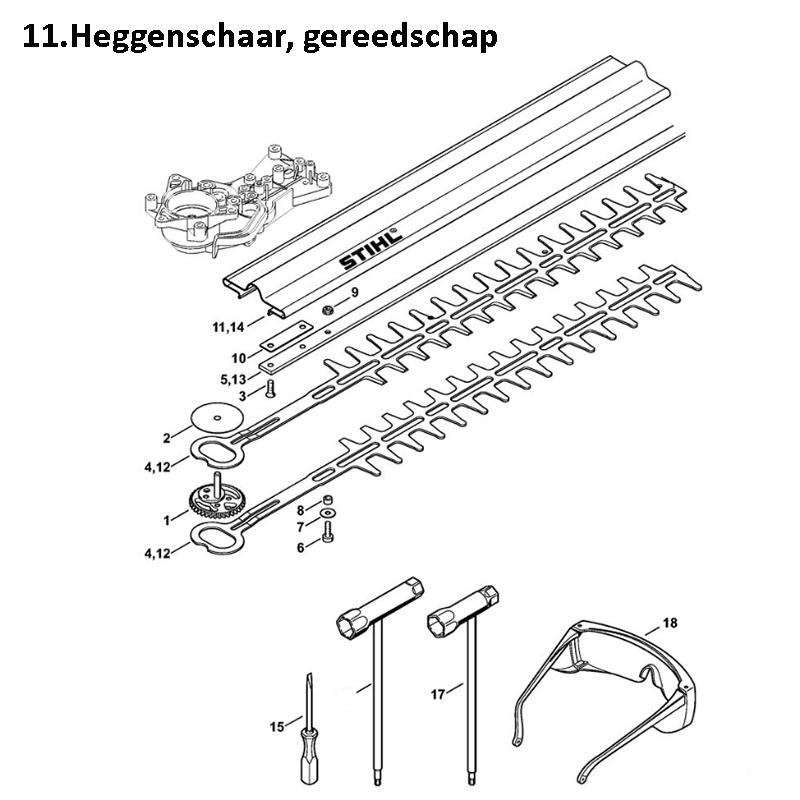

11. Heggenschaar, gereedschap
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Tandwiel - 4228 640 7505
2. Aanloopring - 4228 642 8700
3. Bout met verzonken kop M5x16 - 9064 371 0985
4. Mes 450 mm / 18" - 4228 710 6050
5. Geleider 450 mm - 4228 641 4600
6. Cilinderbout IS M5x16 - 9022 341 0980
7. Ring - 4237 958 0500
8. Huls 4,85 mm - 4228 641 4900
9. Zeskantmoer M5-10 - 9216 263 0700
10. Inleg - 4228 641 4700
11. Mesbeschermer 450 mm / 18" - 4228 790 9200
12. Mes 600 mm / 24" - 4228 710 6051
13. Geleider 600 mm - 4228 641 4610
14. Mesbeschermer 600 mm / 24" - 4228 790 9201
15. Schroevendraaier - 0000 890 2300
17. Combisleutel - 4128 890 3400
18. Veiligheidsbril - 0000 884 0307
