STIHL HS 56 C-E - onderdeeltekening
Ben je op zoek naar onderdelen voor de HS 56 C-E? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

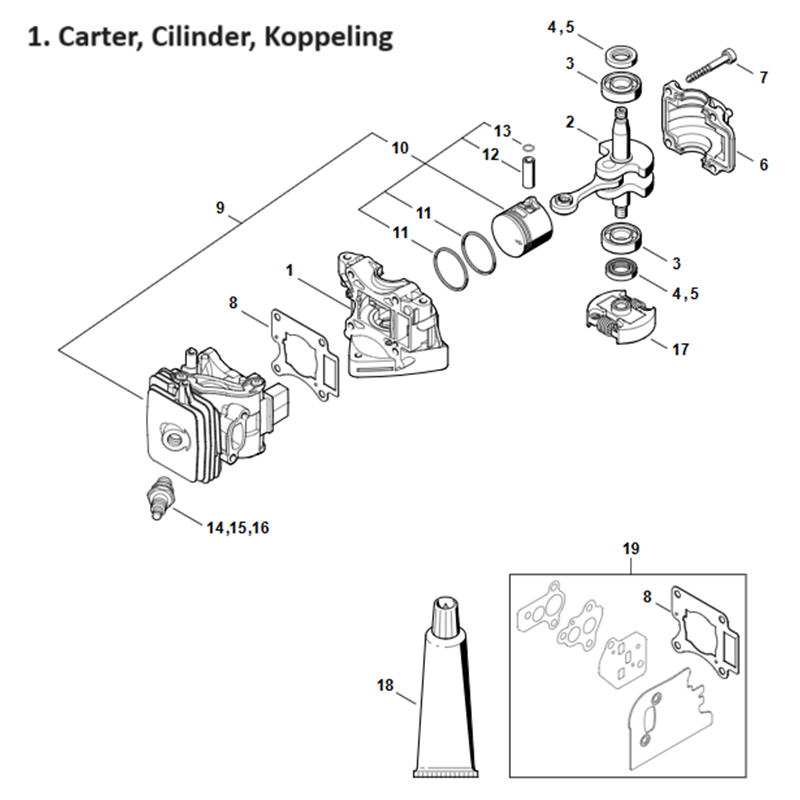

1. Carter, Cilinder, Koppeling
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carter - 4242 021 0300
2. Krukas - 4242 030 0400
3. Groefkogellager 6001 - 9503 003 0215
4. Keerring 12x22x4,5 - 9639 003 1205
5. Keerring 12x22x4,5 - 9639 003 1206
6. Carterpan - 4242 021 2500
7. Cilinderkopbout IS-D5x40 - 9075 478 4186
8. Cilindervoetpakking - 4242 029 2300
9. Cilinder m. zuiger Ø 33 mm - 4242 020 1201
10. Zuiger Ø 33 mm - 4242 030 2004
11. Zuigerveer Ø 33x1,2 mm - 4242 034 3001
12. Zuigerpen 8x5x22 - 4137 034 1500
13. Veerring 8x0,7 - 9463 650 0805
14. Bougie NGK CMR6H - 0000 400 7011
15. Artikel niet beschikbaar
16. Artikel niet beschikbaar
17. Koppeling - 4242 160 2000
18. Afdichtmiddel Dirko HT rood - 0783 830 2000
19. Pakkingset - 4242 007 1600
2. Ontstekingssysteem, Uitlaatdemper
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Ontstekingsmoduul - 4242 400 1304
2. Ontstekingsmoduul - 4242 400 1301
3. Bougiekabelsteker - 0000 405 1007
4. Knieveer - 0000 998 0604
5. Stekerlip - 4242 431 2100
6. Ring 4,3 - 9291 021 0100
7. Cilinderkopbout IS-D4x18 - 9075 478 3018
8. Kabel - 4242 440 1906
9. Cilinderkopbout IS-P4x12 - 9074 477 2995
10. Kabel - 4242 440 1900
11. Kabel - 4242 440 1901
12. Vliegwiel - 4242 400 1201
13. Kraagmoer M8x1 - 0000 955 0802
14. Slakkenhuis - 4242 084 1101
15. Cilinderkopbout IS-D5x24 - 9075 478 4159
16. Uitlaatdemperpakking - 4242 149 0600
17. Uitlaatdemper - 4242 140 0602
18. Cilinderkopbout IS-D5x18 - 9075 478 4085
19. Pakkingset - 4242 007 1600

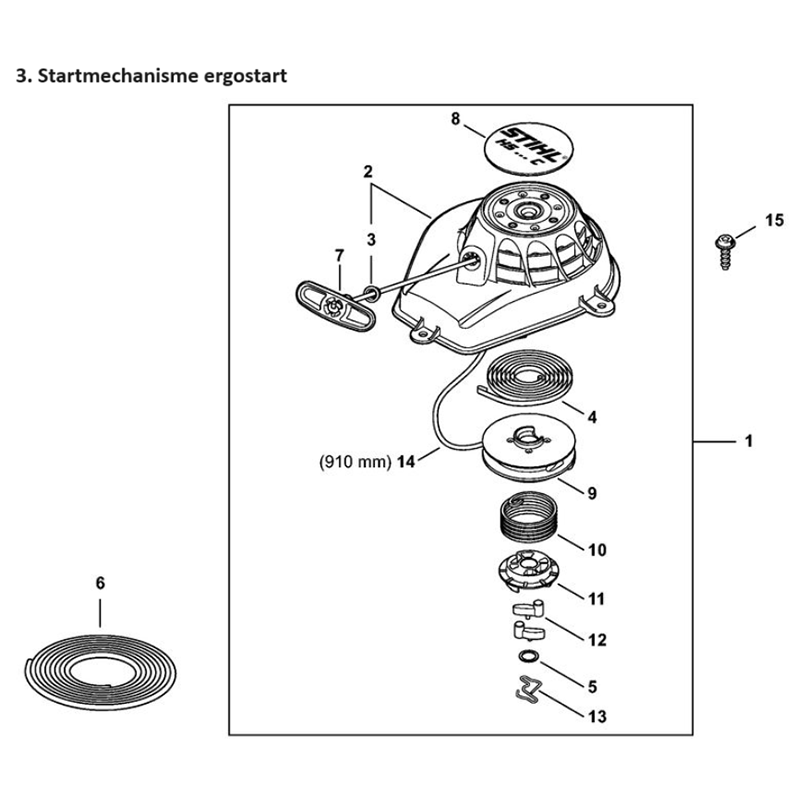

3. Startmechanisme ergostart
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Ventilatorhuis met startmechanisme - 4242 080 2103
2. Ventilatorhuis - 4242 080 1801
3. Klinknagel 6,5x0,5x8,8 - 9416 868 6650
4. Starterveer - 4237 190 0600
5. Ring - 0000 958 0923
6. Startkoord Ø 2,7 mm x 30,8 m - 0000 930 2281
7. Handgreep - 4140 195 3400
8. Typeplaatje HS 56 C - 4242 967 1502
9. Koordrol - 4237 195 0401
10. Veer - 4241 195 3501
11. Meenemer - 4237 195 2001
12. Pal - 1123 195 7200
13. Veer - 1128 195 3500
14. Startkoord Ø 2,7x910 mm - 4137 195 8200
15. Bout - 0000 951 1100

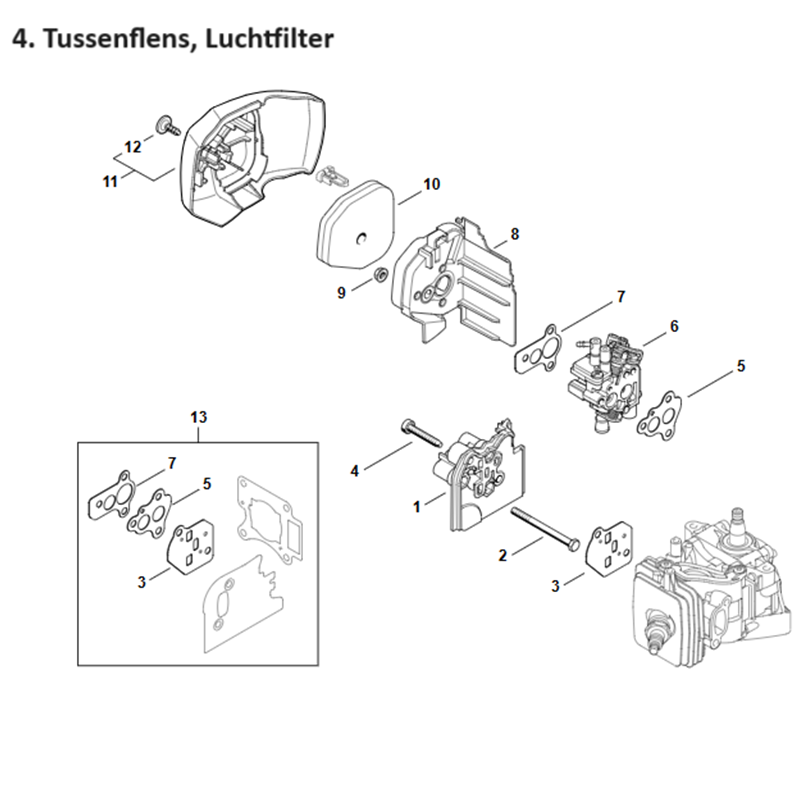

4. Tussenflens, Luchtfilter
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Tussenflens - 4242 121 1600
2. Zeskantbout M5 - 0000 951 0501
3. Pakking - 4242 129 0900
4. Cilinderkopbout IS-D5x32 - 9075 478 4167
5. Pakking - 4242 129 0901
6. Carburateur 4242/01 - 4242 120 0601
7. Pakking - 4242 129 0902
8. Filterhuis - 4242 140 2800
9. Inbusmoer M5 - 9216 261 0700
10. Filter - 4242 120 1800
11. Filterdeksel - 4242 140 1003
12. Bout IS-P5x14-T27 - 0000 951 1105
13. Pakkingset - 4242 007 1600

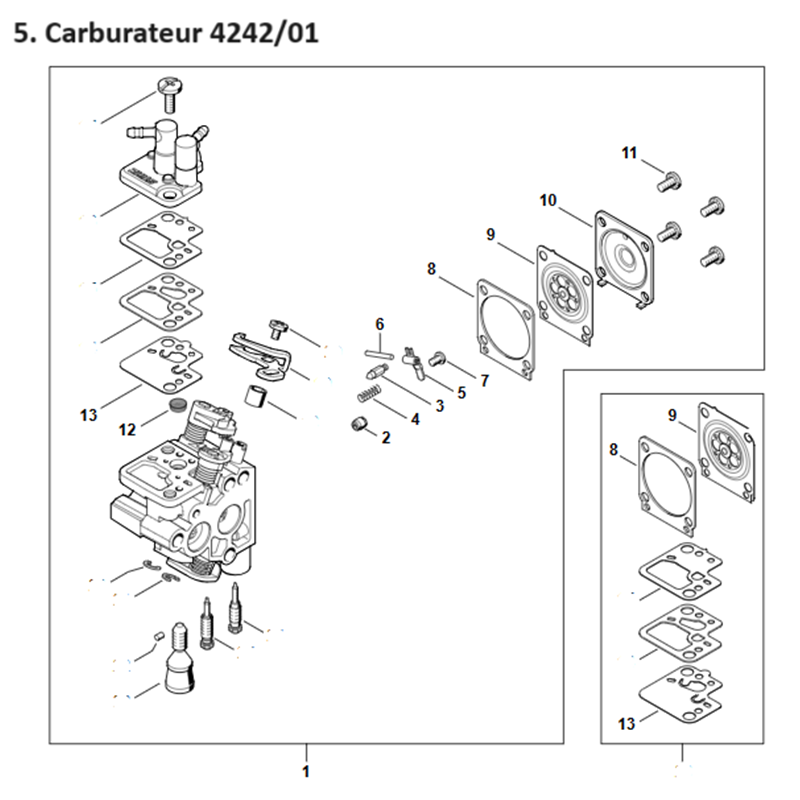

5. Carburateur 4242/01
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carburateur 4242/01 - 4242 120 0601
2. Vaste sproeier 0.36 - 4229 121 5601
3. Inlaatnaald - Z000 018 Z000
4. Veer - 1128 122 3000
5. Inlaatregelhefboom - 1125 121 5000
6. As - 1120 121 9200
7. Bout - 0000 122 7101
8. Pakking - 4242 129 0905
9. Regelmembraan - 4242 121 4702
10. Afsluitdeksel - 4242 121 0801
11. Kraagbout - 4132 122 6600
12. Zeef - 1120 121 7800
13. Pompmembraan - 4242 121 4800
14. Pakking - 4242 129 0903
15. Pompmembraan - 4242 121 4801
16. Afsluitdeksel - 4242 120 0800
17. Bout - 4242 122 7100
18. Afstandsbus - 4242 122 5000
19. Gasklephefboom - 4242 121 3500
20. Bout met platkop M3x3,5 - 9079 319 0280
21. Borgveer - 4282 122 9000
22. Klemstuk - 1125 122 4200
23. Stationaire aanslagschroef - 4242 122 6200
24. Artikel niet beschikbaar
25. Artikel niet beschikbaar
26. Carb. membraanset - 4242 007 1701
6. Carburateur C1T-S195J
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carburateur C1T-S195J - 4242 120 0600
2. Vaste sproeier 0.36 - 4229 121 5601
3. Inlaatnaald - Z000 018 Z000
4. Veer - 1128 122 3000
5. Inlaatregelhefboom - 1125 121 5000
6. As - 1120 121 9200
7. Bout - 0000 122 7101
8. Pakking - 4242 129 0905
9. Regelmembraan - 4242 121 4702
10. Afsluitdeksel - 4242 121 0801
11. Kraagbout, nr 11 - 4132 122 6600
12. Kraagbout, nr 12 - 4132 122 6600
13. Pakking - 4242 129 0904
14. Regelmembraan - 4242 121 4700
15. Afsluitdeksel - 1123 121 0801
16. Zeef - 1120 121 7800
17. Pompmembraan - 4242 121 4800
18. Pakking - 4242 129 0903
19. Pompmembraan - 4242 121 4801
20. Afsluitdeksel - 4242 120 0800
21. Bout - 4242 122 7100
22. Afstandsbus - 4242 122 5000
23. Gasklephefboom - 4242 121 3500
24. Bout met platkop M3x3,5 - 9079 319 0280
25. Borgveer - 4282 122 9000
26. Klemstuk - 1125 122 4200
27. Stationaire aanslagschroef - 4242 122 6200
28. Stelschroef stat. toerental - 4242 122 6800
29. Kap - 4229 121 2701
30. Hoofdstelschroef - 4242 122 6701
31. Hoofdstelschroef - 4242 122 6700
32. Carb. membraanset - 4242 007 1701
33. Carb. membraanset - 4242 007 1700

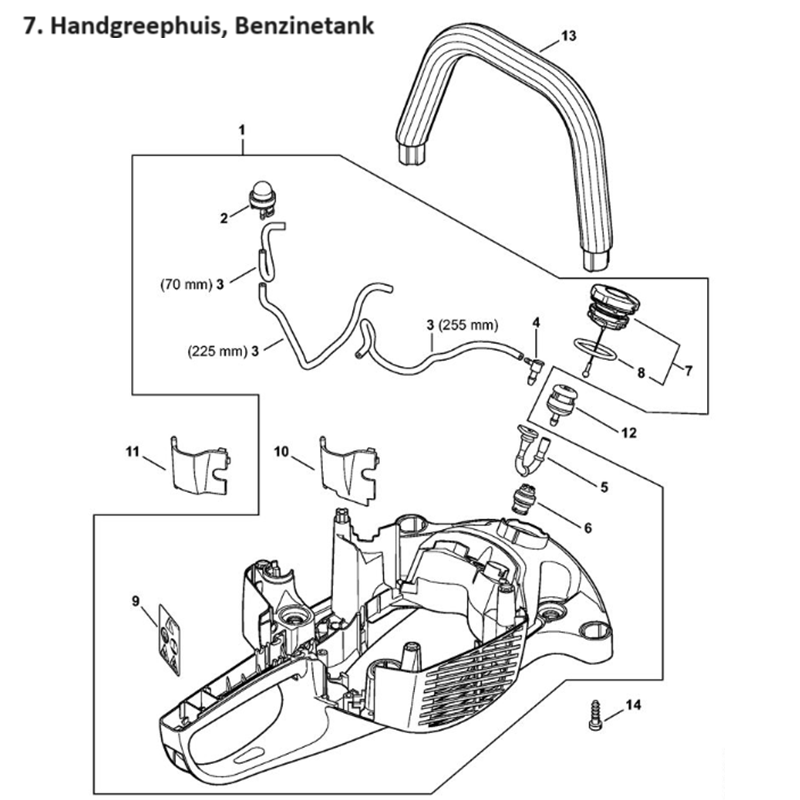

7. Handgreephuis, Benzinetank
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Handgreephuis - 4242 790 1006
2. Benzinepomp - 0000 350 6201
3. Slang 2,2x5,4 mm x 1 m, R5 - 0000 937 5006
4. Haakse nippel - 4242 353 2600
5. Slang - 4242 358 0800
6. Tankbe-/-ontluchting - 0000 350 5800
7. Tankdop - 0000 350 0532
8. O-ring 25x3,5 - 9645 948 7734
9. Waarschuwingssticker HS - 0000 967 7311
10. Deksel - 4242 792 2701
11. Deksel - 4242 792 2700
12. Zuigmond - 0000 350 3503
13. Handgreep - 4242 791 1700
14. Cilinderbout IS P6x19 - 9074 478 4425
8. AV-SYSTEEM, Gasklepmechanisme
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Huls - 4242 791 7200
2. Set silent-blocs - 4242 007 1000
3. Ring - 4242 792 6900
4. Ring - 4242 792 6901
5. Cilinderkopbout IS-D5x24 - 9075 478 4159
6. Helft behuizing - 4242 791 1100
7. Cilinderkopbout IS-P5x18 - 9074 477 4132
8. Gashendel - 4242 182 1000
9. Gasstang - 4242 182 1500
10. Chokestang - 4242 185 1900
11. Contactveer - 4242 442 1601
12. Schakelas - 4242 182 0901
13. Schakelas - 4242 182 0900
14. Houder - 4242 182 2100
15. Cilinderkopbout IS-P4x12 - 9074 477 2995
16. Blokkeerhendel - 4242 182 0800
17. Knieveer - 0000 998 1008
9. Aandrijfkop, Heggenschaar HS 56 CE
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Aandrijfhuis - 4242 640 0504
2. Aandrijfhuis - 4242 640 0502
3. Kogellager 6002-2RS - 9503 003 5290
4. Borgring 32x1,2 - 9456 621 3600
5. Afsluitplug - 4237 641 6502
6. Koppelingstrommel - 4242 160 2900
7. Borgring 14x1 - 9455 621 1380
8. Aanloopring - 4242 642 8702
9. Tandwiel - 4242 640 7507
10. Stop - 4242 641 7300
11. Mesbeschermer 600 mm / 24" - 4237 790 9208
12. Geleider 600 mm / 24" - 4242 640 4602
13. Mes - 4242 710 6003
14. Huls 4,9 mm - 4242 641 4901
15. Ring - 4237 958 0500
16. Cilinderkopbout IS-M5x25 - 9022 346 1050
17. Inbusmoer M5 - 9220 260 0701
18. Cilinderkopbout IS-D5x18 - 9075 478 4085
19. Montageplaat - 4242 716 7402
20. Deksel aandrijving - 4242 640 5805
21. Deksel aandrijving - 4242 640 5803
22. Mesbalkbeschermer - 4242 740 9501
23. Mesbalkbeschermer - 4242 740 9500
24. Zaagbladbeschermer - 4237 792 9006
25. Cilinderkopbout IS-D5x24 - 9075 478 4159
26. Multipurposevet (tube 80 g) - 0781 120 1109
27. Combisleutel - 4237 890 3400
28. Schroevendraaier - 0000 890 2300
