STIHL HS 82 T - onderdeeltekening

Ben je op zoek naar onderdelen voor de HS 82 T? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

HS 82 T REPARATIE HANDLEIDING

Uitrusting

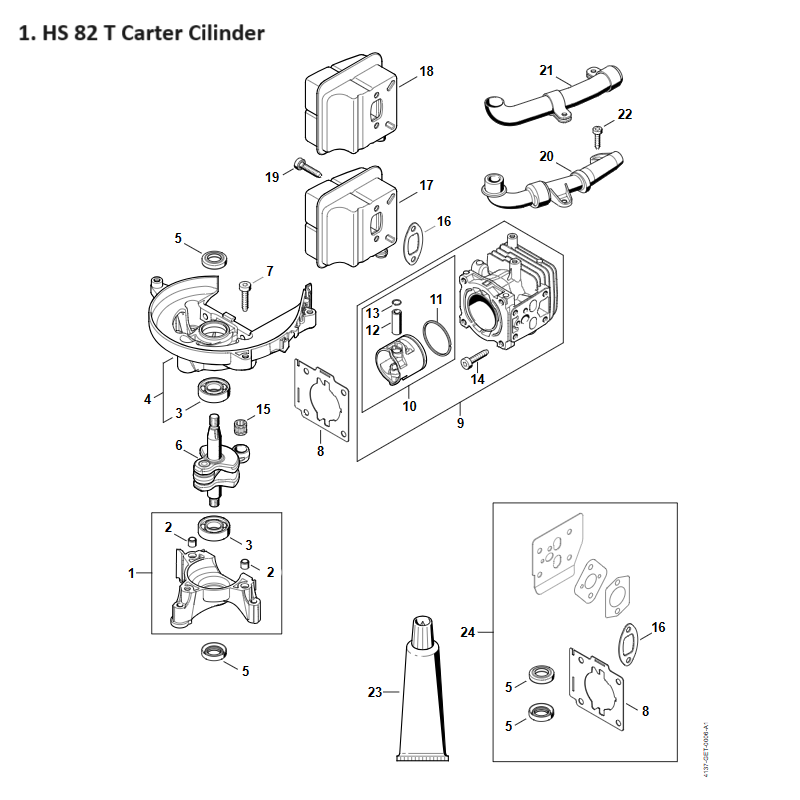

 1. Carter, Cilinder

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carter lagers - 4237 020 2902
2. Huls - 0000 988 8600
3. Groefkogellager 6001 - 9503 003 0214
4. Carter LS - 4237 020 2604
5. Keerring 12x22x5 - 9640 003 1195
6. Krukas - 4237 030 0404
7. Cilinderkopbout IS-D5x24 - 9075 478 4159
8. Cilindervoetpakking - 4237 029 2301
9. Cilinder m. zuiger Ø 34 mm - 4237 020 1202
10. Zuiger Ø 34 mm - 4237 030 2005
11. Zuigerveer Ø 34x1,2 mm - 4237 034 3001
12. Zuigerpen 8x5x22 - 4137 034 1500
13. Veerring 8x0,7 - 9463 650 0805
14. Cilinderkopbout IS-D5x24 - 9075 478 4159
15. Naaldkrans 8x11x10 - 9512 003 1830
16. Uitlaatdemperpakking - 4140 149 0602
17. Uitlaatdemper - 4237 140 0609
18. Uitlaatdemper - 4237 140 0607
19. Cilinderkopbout IS-D5x24 - 9075 478 4159
20. Uitlaatpijp - 4237 140 3402
21. Uitlaatpijp - 4237 140 3400
22. Cilinderkopbout IS-D4x18 - 9075 478 3018
23. Afdichtmiddel Dirko HT rood - 0783 830 2000
24. Pakkingset - 4237 007 1600

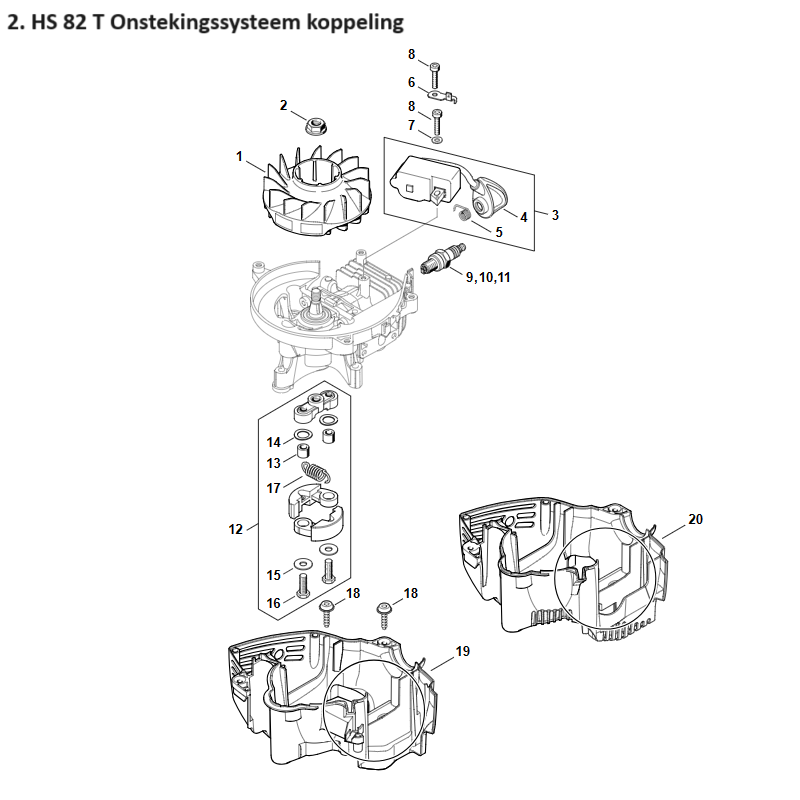

2. Ontstekingssysteem koppeling

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Vliegwiel - 4237 400 1202
2. Kraagmoer M8x1 - 0000 955 0802
3. Ontstekingsmoduul - 4237 400 1307
4. Bougiekabelsteker - 4237 405 1001
5. Knieveer - 0000 998 0618
6. Stekerlip - 4237 431 2100
7. Ring 4,3 - 9291 021 0100
8. Cilinderkopbout IS-D4x18 - 9075 478 3018
9. Bougie NGK CMR6H - 0000 400 7011
12. Koppeling - 4237 160 2000
13. Ring - 0000 961 0608
14. Ring 16x10x0,5 - 0000 958 1000
15. Ring - 0000 958 0609
16. Zeskantbout - 0000 951 0606
17. Trekveer - 0000 997 5523
18. Bout - 0000 951 1100
19. Carter - 4237 021 3006
20. Carter - 4237 021 3005

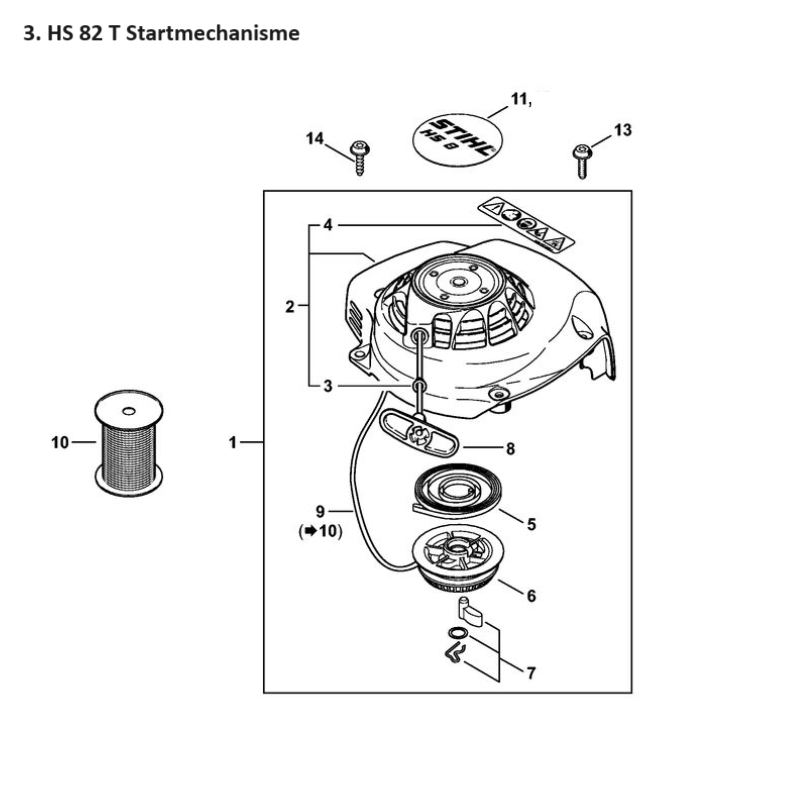

3. Startmechanisme

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Ventilatorhuis met startmechanisme - 4237 080 2113
2. Ventilatorhuis - 4237 080 1811
3. Klinknagel 6,5x0,5x8,8 - 9416 868 6650
4. Waarschuwingssticker HS - 0000 967 7268
5. Starterveer - 4237 190 0600
6. Koordrol - 1123 195 0400
7. Pal - 4237 190 5150
8. Handgreep - 4140 195 3400
9. Startkoord Ø 2,7x1010 mm - 4237 195 8200
10. Startkoord Ø 2,7 mm x 30,8 m - 0000 930 2281
11. Typeplaatje HS 82 R - 4237 967 1508
13. Bout - 0000 951 1100
14. Cilinderkopbout IS-P6x18 - 9074 478 4420

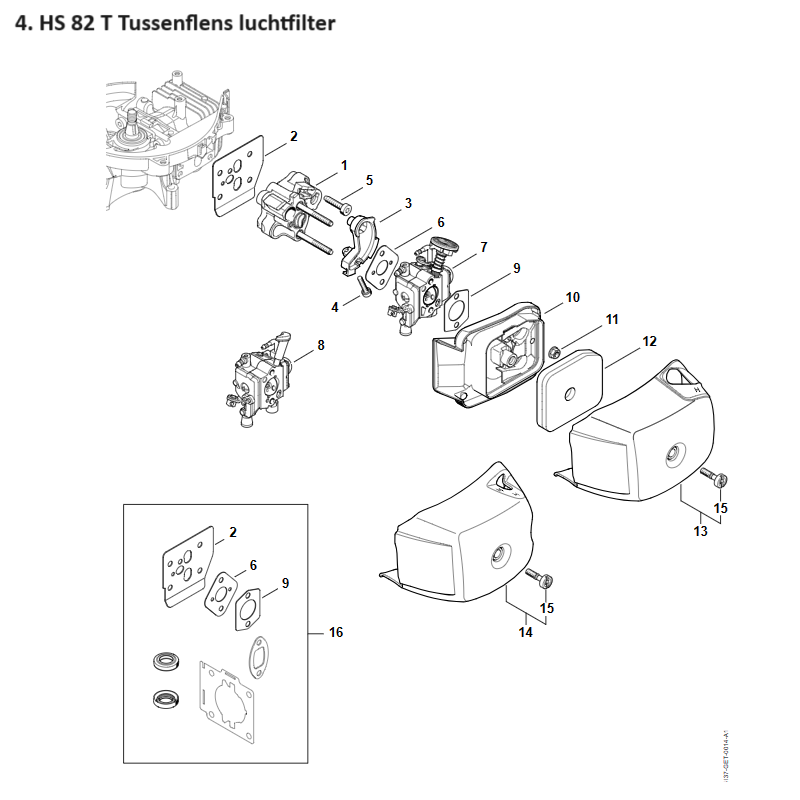

4. Tussenflens, luchtfilter

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Tussenflens - 4237 120 2300
2. Pakking - 4237 129 0906
3. Spanstuk - 4237 182 7601
4. Cilinderkopbout IS-M4x20 - 9022 371 0710
5. Cilinderkopbout IS-D5x24 - 9075 478 4159
6. Pakking - 4237 129 0907
7. Carburateur 4237/21 - 4237 120 0621
8. Carburateur C1Q-S292B - 4237 120 0615
9. Pakking - 4114 149 1205
10. Filterhuis - 4237 140 2807
11. Inbusmoer M5 - 9216 261 0700
12. Filter - 4237 120 1800
13. Filterdeksel - 4237 140 1006
14. Filterdeksel - 4237 140 1003
15. Bout IS-M5x21 - 9022 319 1027
16. Pakkingset - 4237 007 1600

5. Carburateur 4237/21

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carburateur 4237/21 - 4237 120 0621
2. Veer - 1128 122 3000
3. Inlaatnaald - Z000 018 Z000
4. Inlaatregelhefboom - 4229 121 5000
5. As - 1120 121 9200
6. Bout - 0000 122 7101
7. Pakking - 4134 129 0905
8. Regelmembraan - 4134 121 4702
9. Grondplaat benzinepomp - Z010 056 A004
10. Kap - 4226 121 2700
11. Afsluitdeksel - 4140 121 0800
12. Bout - 4140 122 7100
13. Zeef - 1120 121 7800
14. Pompmembraan - 1129 121 4800
15. Pomppakking - 1123 129 0905
16. Afsluitdeksel - 4134 121 0802
17. Klemstuk - 1125 122 4200
18. Stationaire aanslagschroef - 4140 122 6200
19. Bout met verzonken lenskop - 1120 122 7800
20. Bout - 4128 121 8901
21. Ring - 4137 121 8600
22. Borgveer - 1120 122 9000
23. Stelschroef stat. toerental - Z000 031 Z008
24. Hoofdstelschroef - Z000 030 Z009
25. Chokehendelset - Z010 042 K000
26. Chokehendel - Z010 042 Z004
27. Terugstelveer - Z000 013 Z015
28. Hefboom - Z010 012 Z004
29. Bout met platkop M3x3,5 - 9079 319 0280
30. Pakking- en membraanset - Z000 003 K004

6. Carburateur C1Q-S292 (40.2018)

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carburateur C1Q-S292B - 4237 120 0615
2. Veer - 1128 122 3000
3. Inlaatnaald - Z000 018 Z000
4. Inlaatregelhefboom - 1125 121 5000
5. As - 1120 121 9200
6. Bout - 0000 122 7101
7. Regelpakking - 4229 129 0901
8. Regelmembraan - 4229 121 4700
9. Flens - 4237 120 2202
10. Kap - 4226 121 2700
11. Afsluitdeksel - 4140 121 0800
12. Bout - 4226 122 7100
13. Zeef - 1123 121 7800
14. Pompmembraan - 1129 121 4800
15. Pomppakking - 1123 129 0905
16. Afsluitdeksel - 4134 121 0802
17. Klemstuk - 1125 122 4200
18. Stationaire aanslagschroef - 4140 122 6200
19. Bout met verzonken lenskop - 1120 122 7800
20. Bout - 4128 121 8901
21. Ring - 4137 121 8600
22. Borgveer - 1120 122 9000
23. Stelschroef stat. toerental - 4237 120 6802
24. Hoofdstelschroef - 4237 120 6700
25. Kap - 4229 121 2701
26. Draaiknop - 4237 182 9501
27. Carb. membraanset - 4229 007 1060

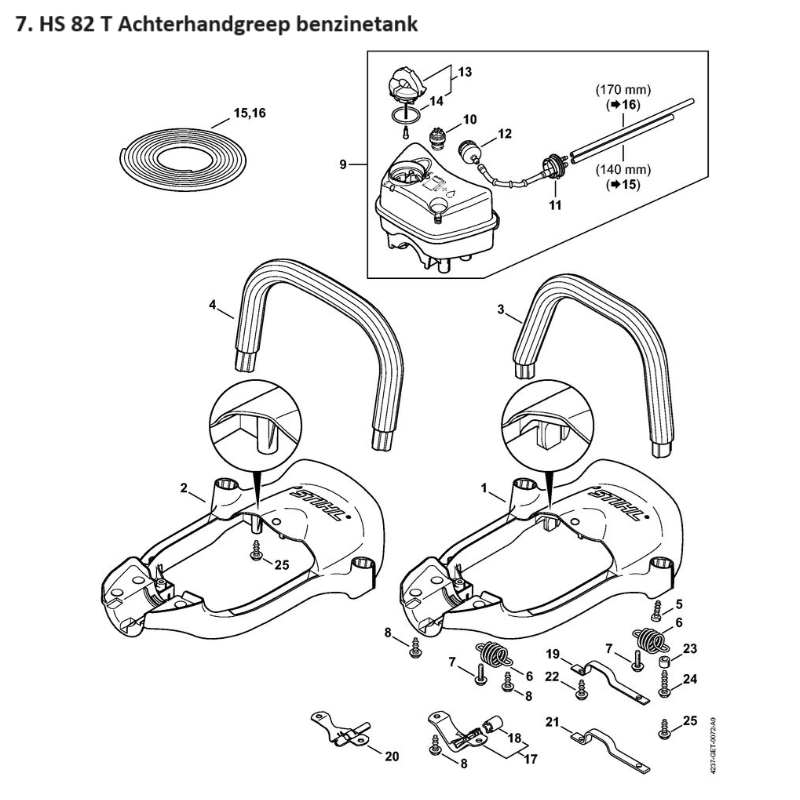

7. Achterhandgreep, benzinetank

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Achterhandgreep - 4237 791 4904
2. Achterhandgreep - 4237 791 4900
3. Handgreep - 4242 791 1700
4. Handgreep - 4237 791 1700
5. Cilinderbout IS P6x19 - 9074 478 4425
6. Veer - 4237 791 3101
7. Bout - 0000 951 1100
8. Cilinderkopbout IS-P6x18 - 9074 478 4420
9. Benzinetank - 4237 350 0416
10. Tankbe-/-ontluchting - 0000 350 5800
11. Verbindingsstuk - 4237 350 1400
12. Zuigmond - 0000 350 3503
13. Tankdop - 0000 350 0532
14. O-ring 25x3,5 - 9645 948 7734
15. Slang 3,1x5,7 mm x 1 m, R5 - 0000 937 5004
16. Slang 2,2x5,4 mm x 1 m, R1 - 0000 930 2802
17. Het onderdeel is niet geldig voor de specifieke modelversie
18. Het onderdeel is niet geldig voor de specifieke modelversie
19. Het onderdeel is niet geldig voor de specifieke modelversie
20. Het onderdeel is niet geldig voor de specifieke modelversie
21. Het onderdeel is niet geldig voor de specifieke modelversie
22. Het onderdeel is niet geldig voor de specifieke modelversie
23. Huls - 4237 791 7201
24. Cilinderkopbout IS-P6x25 - 9074 478 4140
25. Cilinderkopbout IS-P6x18 - 9074 478 4420

8. Bedieningshandgreep

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Handgreepkom - 4237 791 0609
2. Blokkeerschuif - 4237 792 7100
3. Drukveer - 0000 997 0724
4. Gaskabel - 4237 180 1106
5. Gaskabel - 4237 182 3203
6. Slang 960 mm - 4203 711 7201
7. Gashendel - 4237 182 1001
8. Blokkeerhendel - 4237 182 0800
9. Knieveer - 0000 998 1006
10. Stopschakelaar - 4241 430 8900
11. Handgreepkom - 4237 791 0610
12. Cilinderkopbout IS-P5x18 - 9074 477 4132
13. O-ring 28,17x3,53 - 9645 945 7790
14. Cilinderbout IS P4x19 - 9074 478 3075

9. Bedieningshandgreep (40.2018)

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Handgreepkom links - 4237 791 0607
2. Bout - 1113 182 8901
3. Drukveer - 0000 997 0603
4. Chokeknop - 4228 182 9300
5. Blokkeerschuif - 4237 792 7100
6. Drukveer - 0000 997 0724
7. Gaskabel - 4237 180 1103
8. Gaskabel - 4237 182 3203
9. Slang 960 mm - 4203 711 7201
10. Gashendel - 4237 182 1001
11. Blokkeerhendel - 4237 182 0800
12. Knieveer - 0000 998 1006
13. Stopschakelaar - 4241 430 8900
14. Handgreepkom rechts - 4237 791 0608
15. Cilinderkopbout IS-P5x18 - 9074 477 4132
16. O-ring 28,17x3,53 - 9645 945 7790

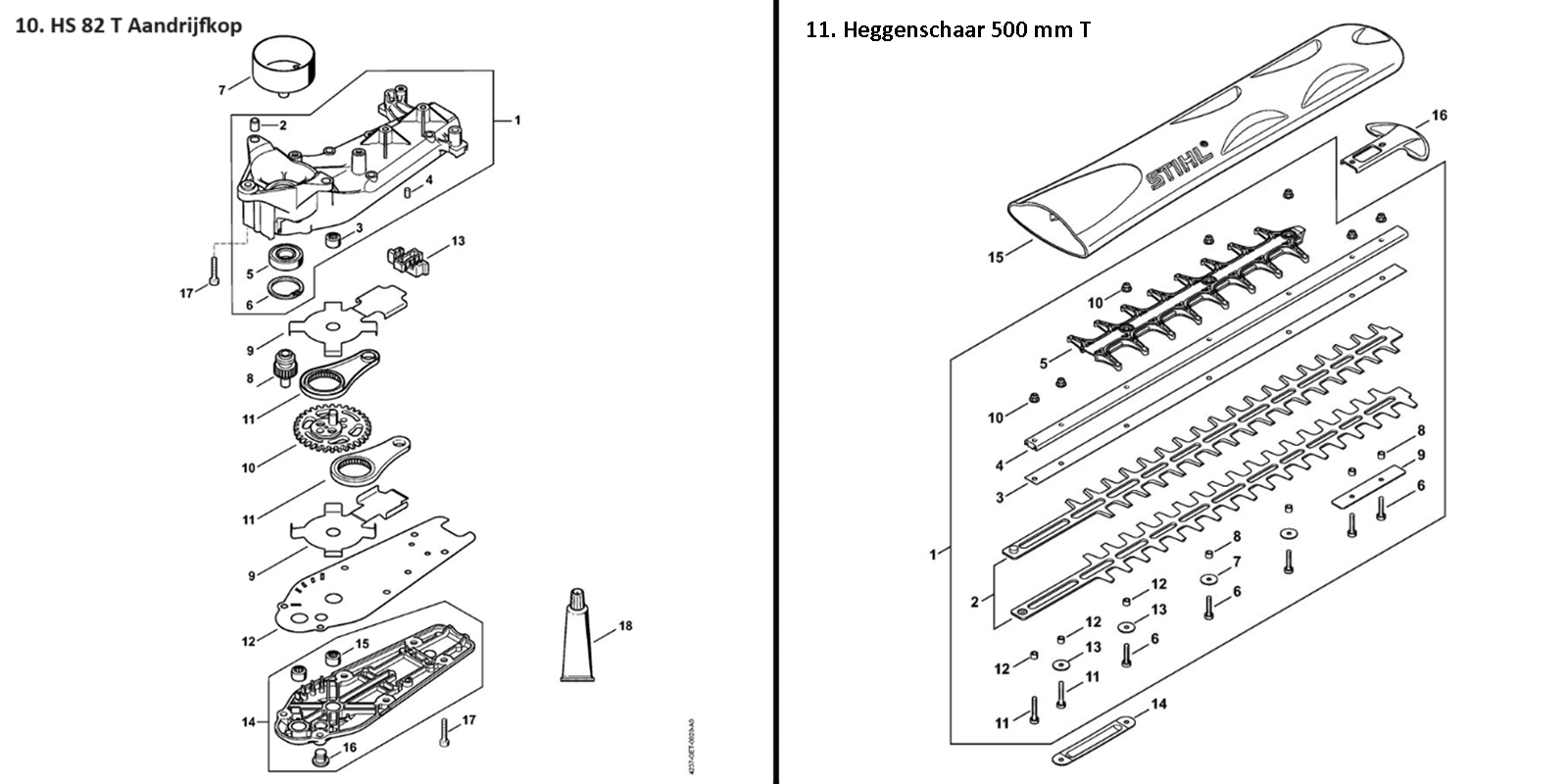

10. Aandrijfkop HS 82 T

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Aandrijfhuis - 4237 640 0500
2. Huls - 0000 988 8600
3. Naadhuls 8x12x8 - 9513 003 0912
4. Stift 4m6x12 - 9381 003 2070
5. Kogellager 6001-2RS - 9503 003 5190
6. Borgring 28x1,2 - 9456 621 3100
7. Koppelingstrommel - 4237 160 2900
8. Aandrijfrondsel - 4237 642 0400
9. Aanloopplaat - 4237 642 4800
10. Tandwiel - 4237 640 7500
11. Drijfstang - 4237 640 6801
12. Pakking - 4237 649 0300
13. Pakking - 4237 649 0301
14. Deksel aandrijving - 4237 640 5800
15. Naadhuls 8x12x8 - 9513 003 0912
16. Afsluitplug - 4226 641 6500
17. Cilinderkopbout IS-D5x24 - 9075 478 4159
18. Multipurposevet - 0781 120 1109

11. Heggenschaar 500 mm T

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

  1. Heggenschaar 500 mm / 20" T - 4237 710 5918
  2. Mes 500 mm / 20" T - 4237 710 6050

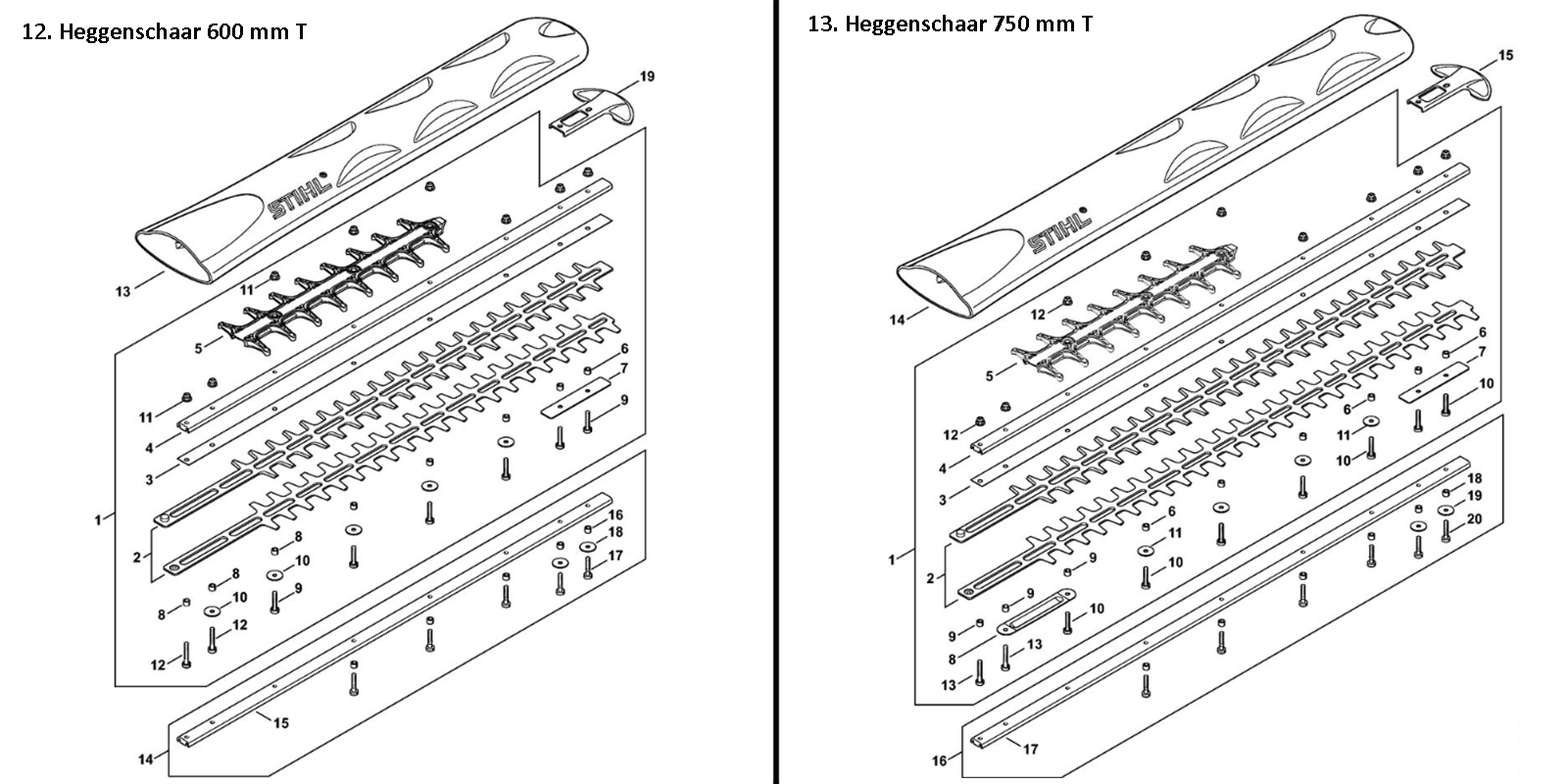

12. Heggenschaar 600 mm T

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

  1. Heggenschaar 600 mm / 24" T - 4237 710 5914
  2. Mes 600 mm / 24" T - 4237 710 6051
13. Heggenschaar 750 mm T

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

  1. Heggenschaar 750 mm / 30" T - 4237 710 5915
  2. Mes 750 mm / 30" T - 4237 710 6052
