STIHL HSA 100 - onderdeeltekening

Ben je op zoek naar onderdelen voor de HSA 100? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

HSA 100 REPARATIE HANDLEIDING

Uitrusting

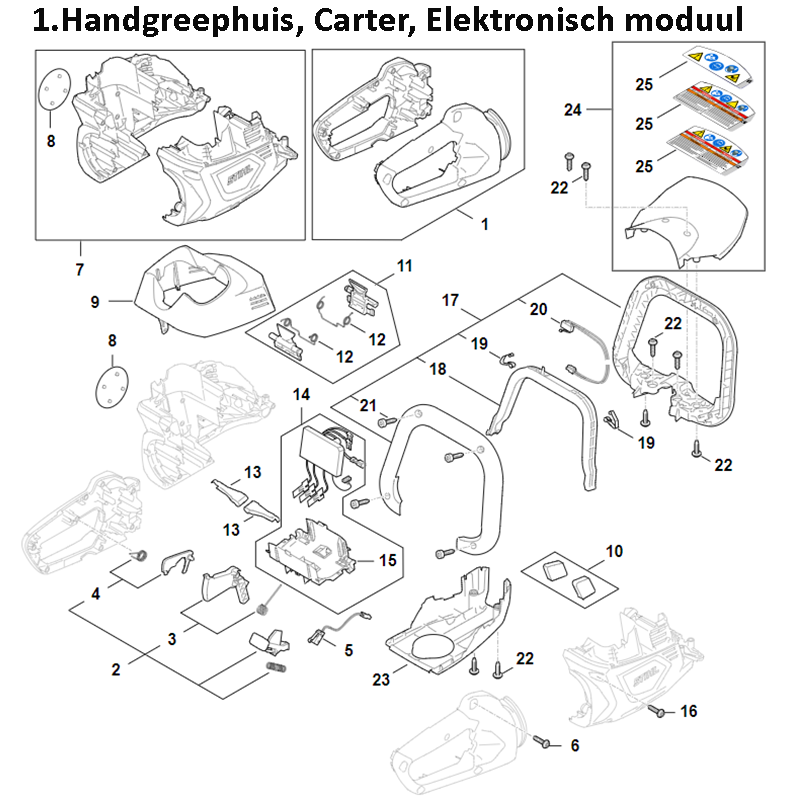

 1.  Handgreephuis, Carter, Elektronisch moduul

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Handgreephuis - HA07 790 1001
2. Set bedieningselementen - HA07 007 3801
3. Schakelhefboom - HA07 430 2100
4. Schakelhendelblokkering - HA07 430 6300
5. Schakelaar - HA07 430 0504
6. Cilinderkopbout IS-P4x16 - 9074 477 3025
7. Carter - HA07 600 0800
8. Typeplaatje HSA 100 - HA07 967 1500
9. Afdekkap - HA07 602 0400
10. Set filters - HA07 007 3400
11. Blokkeerhendel - HA07 430 9801
12. Knieveer - 0000 998 0414
13. Veer - MA01 791 3100
14. Elektronisch moduul - HA07 430 1401
15. Contactplaat - HA07 404 0800
16. Cilinderkopbout IS-P4x16 - 9074 477 3025
17. Artikel niet beschikbaar
18. Schakelbeugel - 4869 798 1600
19. Contactveer - 4242 442 1600
20. Schakelaar - HA07 430 0504
21. Cilinderkopbout IS-P4x14 - 9074 478 3005
22. Cilinderkopbout IS-P4x16 - 9074 477 3025
23. Afdekkap - HA07 641 0600

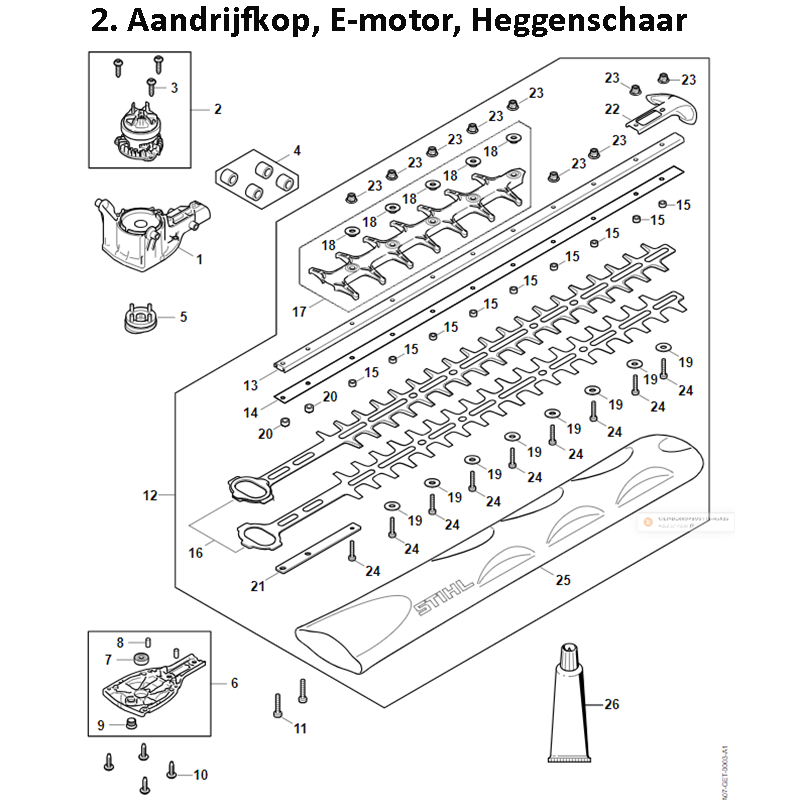

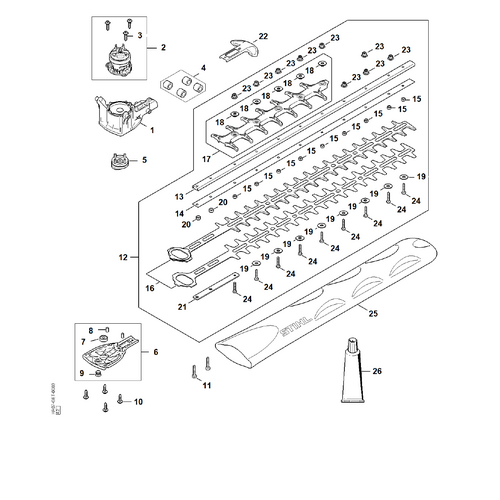

2.  Aandrijfkop, E-motor, Heggenschaar

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Planetair tandwielstelsel - HA07 640 0700
2. Elektromotor - HA07 600 0202
3. Cilinderkopbout IS-P4x16 - 9074 477 3025
4. Set ringpuffer - HA07 007 1000
5. Excenter - HA07 640 1600
6. Deksel aandrijving - HA07 640 5801
7. Wentellagerstaal - 9503 003 9351
8. XXX - 9381 651 2550
9. Afsluitplug - 4226 641 6500
10. Cilinderkopbout IS-P4x16 - 9074 477 3025
11. Cilinderkopbout IS-M5x30 - 9022 341 1070
12. Heggenschaar 600 mm / 24" - HA07 710 5902
13. Geleider - HA07 641 4600
14. Mesgeleideplaat - HA07 713 2200
15. Huls 4,4 mm - 4242 641 4900
16. Mes 600 mm / 24" - HA07 710 6002
17. Knipbeveiliging - HA07 740 9500
18. Bus - 4237 716 3600
19. Ring - 4237 958 0500
20. Huls - HA07 641 4900
21. Steunplaat - HA07 642 5100
22. Zaagbladbeschermer - 4237 792 9006
23. Zeskantmoer M5-10 - 9216 263 0710
24. Cilinderkopbout IS-M5x25 - 9022 371 1050
