STIHL HSA 130 R - onderdeeltekening

Ben je op zoek naar onderdelen voor de HSA 130 R? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

HSA 130 R REPARATIE HANDLEIDING

Uitrusting

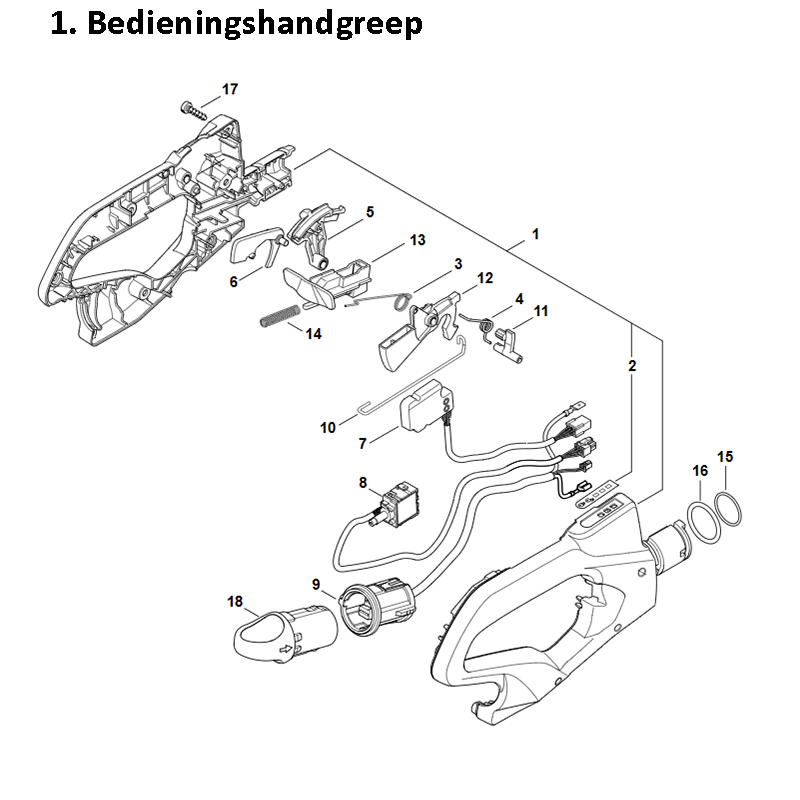

 1. Bedieningshandgreep

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Handgreepkom - 4869 790 0600
2. Sticker - 4866 432 8300
3. Knieveer - 4869 182 4501
4. Knieveer - 4866 182 4500
5. Arrêteerhendel - 4869 430 3400
6. Blokkeerhendel - 4869 182 0800
7. Elektronisch moduul - 4869 430 1410
8. Schakelaar - 4869 430 0502
9. Kabelboom - 4869 400 3401
10. Stang - 4869 182 1500
11. Arrêteerpal - 4866 182 9700
12. Schakelhefboom - 4869 435 2400
13. Blokkeerschuif - 4869 792 7100
14. Drukveer - 0000 997 0724
15. O-ring26,7x1,78 - 9645 945 3198
16. O-ring 28,17x3,53 - 9645 945 7790
17. Cilinderkopbout IS-P5x18 - 9074 477 4132
18. Stop - 4850 432 2301

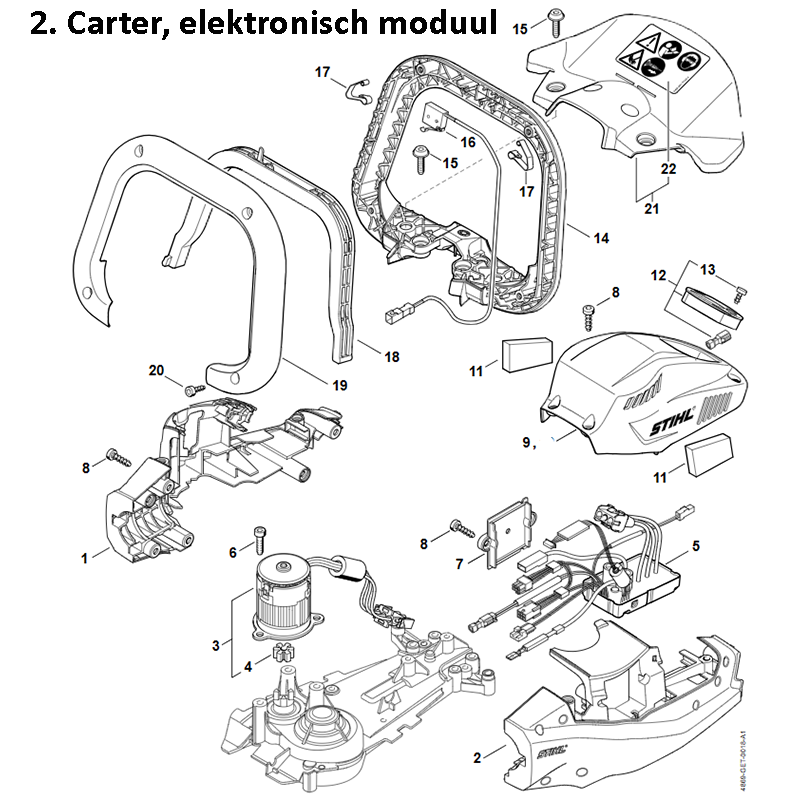

2. Carter, Elektronisch moduul

1. Carter - 4869 602 1204
2. Carter - 4869 602 1205
3. Elektromotor - 4869 600 0204
4. Stootkussen - 4869 162 1100
5. Elektronisch moduul - 4869 430 1403
6. Cilinderkopbout IS-D5x20 - 9075 478 4136
7. Deksel - 4869 602 0900
8. Cilinderkopbout IS-P5x18 - 9074 477 4132
9. Afdekkap HSA 130 R - 4869 600 3509
11. Filter - 4869 084 2600
12. Deksel - FA01 820 8000
13. Stahl vergütet,mit Delta PT Gewinde - 9074 477 2980
14. Beugelhandgreephelft - 4869 798 2303
15. Bout - 0000 951 1100
16. Schakelaar - 4869 430 0501
17. Contactveer - 4242 442 1600
18. Schakelbeugel - 4869 798 1600
19. Beugelhandgreephelft - 4869 798 2301
20. Cilinderkopbout IS-P4x14 - 9074 478 3005
21. Handbeschermer - 4869 790 9110
22. Waarschuwingssticker HSA - 4869 967 7200

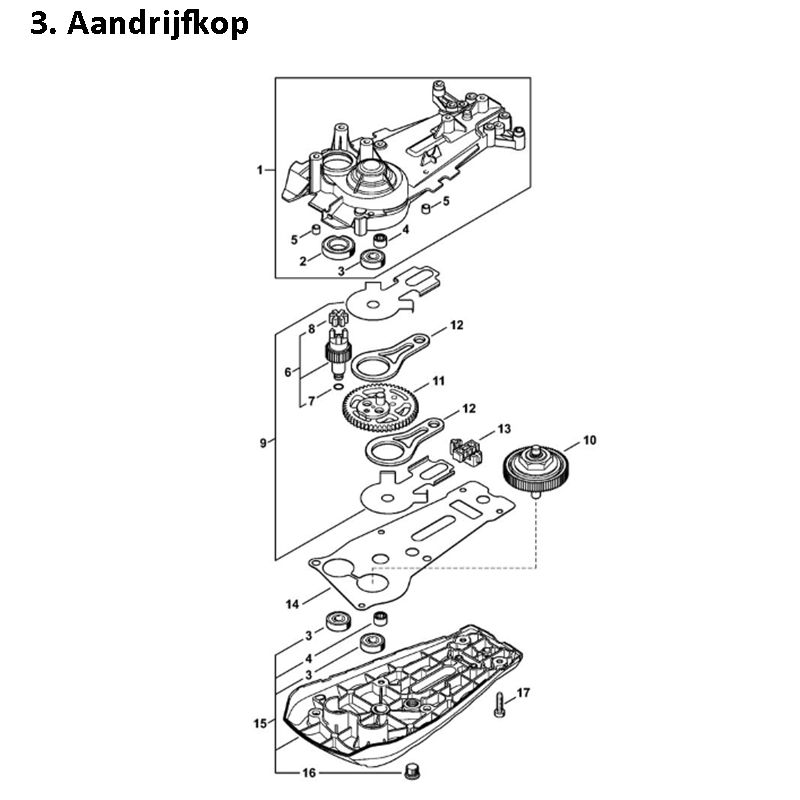

3. Aandrijfkop

1. Aandrijfhuis - 4869 640 0500
2. Groefkogellager DIN625-6903-2Z - 9503 003 8212
3. Groefkogellager 608-ZZ - 9503 003 9672
4. Naadhuls 8x12x8 - 9513 003 0912
5. Huls - 0000 988 8600
6. Aandrijfrondsel - 4869 640 2500
7. O-ring N 6x1-NBR70 - 9645 945 1761
8. Stootkussen - 4869 162 1100
9. Aanloopplaat R - 4869 640 8200
10. Slipkoppeling R - 4869 160 2100
11. Tandwiel - 4237 640 7501
12. Drijfstang - 4226 642 6501
13. Pakking - 4237 649 0304
14. Pakking - 4869 649 0300
15. Deksel aandrijving - 4869 640 5802
16. Afsluitplug - 4226 641 6500
17. Cilinderkopbout IS-D5x20 - 9075 478 4136

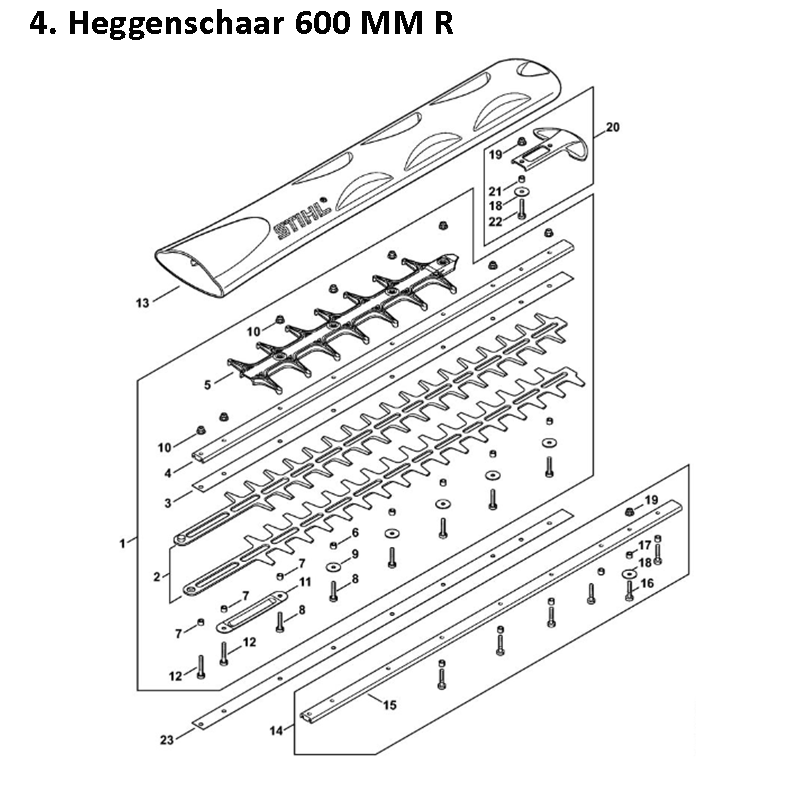

4. Heggenschaar 600 mm R

1. Heggenschaar R - 4869 710 5903
2. Mes 600 mm / 24" R - 4237 710 6053
3. Mesgeleideplaat 600 mm / 24" R - 4237 713 2203
4. Geleider 600 mm / 24" R - 4237 641 4600
5. Mesbalkbeschermer R - 4869 740 9501
6. Huls 8 x 5,62 mm - 4237 641 4901
7. Huls 5,57 mm - 4237 711 2501
8. Cilinderkopbout IS-M5x25 - 9022 371 1050
9. Ring - 4237 958 0500
10. Zeskantmoer M5-10 - 9216 263 0710
11. Versterking - 4237 711 4800
12. Cilinderkopbout IS-M5x30 - 9022 341 1070
13. Mesbeschermer 600 mm / 24" - 4237 790 9208
14. Afstelset instelbare messpeling 600 mm / 24" R - 4237 007 1008
15. Geleider 600 mm / 24" R - 4237 740 6504
16. Cilinderkopbout IS-M5x25 - 4237 716 0400
17. Huls 8 x 4,5 mm - 4237 641 4902
18. Ring - 4237 958 0500
19. Zeskantmoer M5-10 - 9216 263 0710
20. Zaagbladbeschermer - 4237 790 9802
21. Huls 8 x 5,62 mm - 4237 641 4901
22. Cilinderkopbout IS-M5x25 - 9022 371 1050
23. Afdekplaat - 4237 717 3105

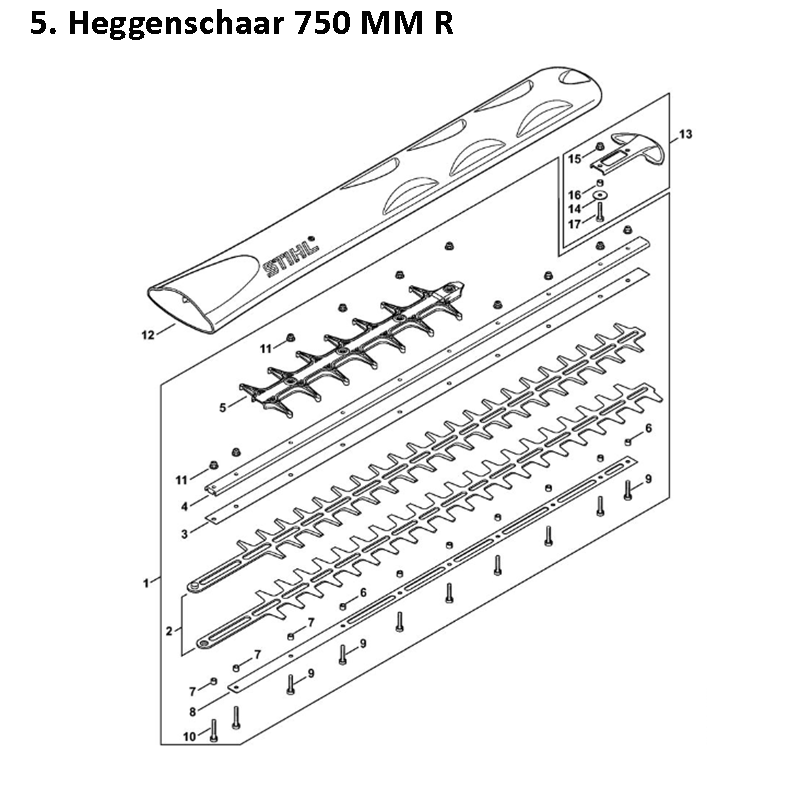

5. Heggenschaar 750 mm R

1. Heggenschaar R - 4869 710 5904
2. Mes 750 mm / 30" R - 4237 710 6054
3. Mesgeleideplaat 750 mm/30" R - 4237 713 2204
4. Geleider 750 mm / 30" R - 4237 641 4604
5. Mesbalkbeschermer R - 4869 740 9501
6. Huls 8 x 5,62 mm - 4237 641 4901
7. Huls 5,57 mm - 4237 711 2501
8. Versterking - 4237 711 4800
9. Cilinderkopbout IS-M5x25 - 9022 371 1050
10. Cilinderkopbout IS-M5x30 - 9022 341 1070
11. Zeskantmoer M5-10 - 9216 263 0710
12. Mesbeschermer 750 mm / 30" - 4237 790 9207
13. Zaagbladbeschermer - 4237 790 9802
14. Ring - 4237 958 0500
15. Zeskantmoer M5-10 - 9216 263 0710
16. Huls 8 x 5,62 mm - 4237 641 4901
17. Cilinderkopbout IS-M5x25 - 9022 371 1050
