STIHL HSA 50 - onderdeeltekening
Ben je op zoek naar onderdelen voor de HSA 50? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

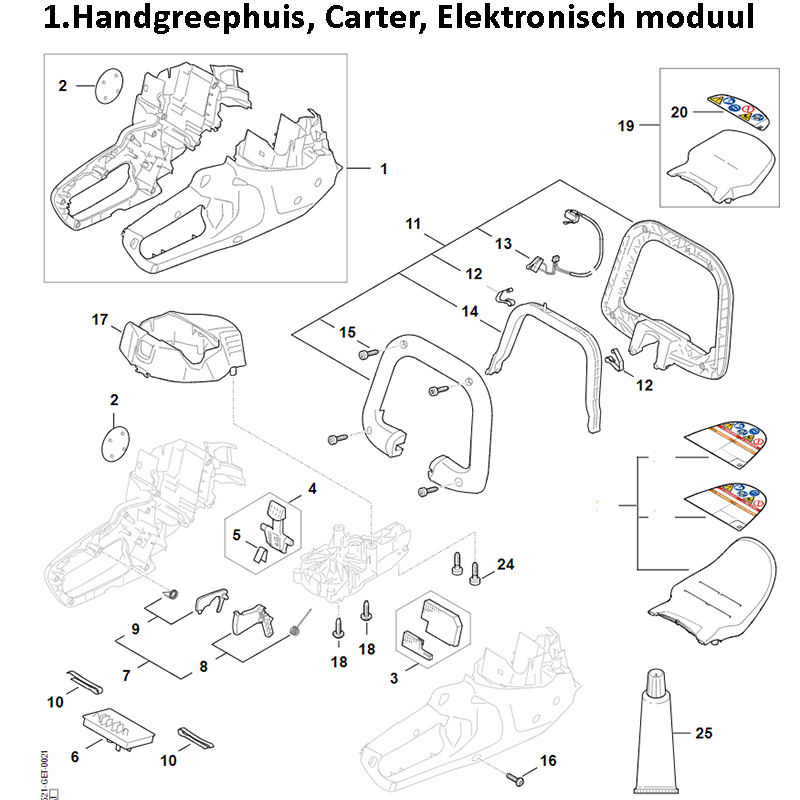

1. Handgreephuis, Carter, Elektronisch moduul
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Artikel niet beschikbaar
2. Typeplaatje HSA 50 - 4521 967 1501
3. Filter - 4521 080 1900
4. Blokkeerhendel - FA04 430 9800
5. Veer - 0000 997 2201
6. Elektronisch moduul - 4521 430 1402
7. Artikel niet beschikbaar
8. Schakelhefboom - HA07 430 2100
9. Schakelhendelblokkering - HA07 430 6300
10. Veer - 4522 791 3100
11. Artikel niet beschikbaar
12. Contactveer - 4242 442 1600
13. Artikel niet beschikbaar
14. Schakelbeugel - 4869 798 1600
15. Cilinderkopbout IS-P4x14 - 9074 478 3005
16. Cilinderkopbout IS-P4x16 - 9074 477 3025
17. Afdekkap - 4521 602 0400
18. Cilinderkopbout IS-P4x16 - 9074 477 3025
19. Handbeschermer - 4521 790 9103
20. Waarschuwingssticker HSA 50 - 4521 967 7205
24. Cilinderkopbout IS-P4x14 - 9074 478 3005
25. Speciaal vet (DC4) - 0781 110 1011

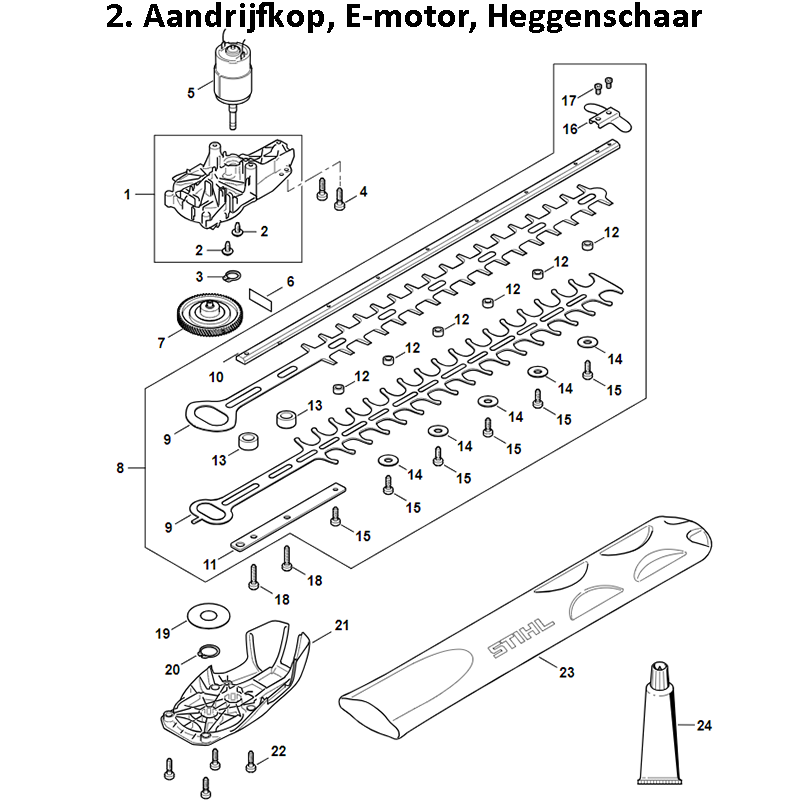

2. Aandrijfkop, E-motor, Heggenschaar
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Aandrijfhuis - 4521 640 0500
2. Cilinderkopbout IS-P4x14 - 9074 478 3005
3. Borgring 9x1 - 9455 621 0750
4. Cilinderkopbout P4x10 - 9104 003 2960
5. Elektromotor - 4521 600 0203
6. Steunplaat - 4521 642 5100
7. Excenter - 4521 640 1604
8. Heggenschaar 500 mm / 20" - 4521 710 5902
9. Mes 500 mm / 20" - 4521 710 6002
10. Geleider - 4521 713 6702
11. Versterking - 4521 711 4800
12. Glijstuk - 4521 648 6700
13. Glijstuk - 4521 648 6701
14. Ring - 9298 003 3540
15. Cilinderkopbout IS-D4x15 - 9075 478 3015
16. Zaagbladbeschermer - 4818 792 9000
17. Cilinderkopbout IS-D4x8 - 9075 478 0630
18. Cilinderkopbout IS-D5x28 - 9075 478 4175
19. Aanloopring - 4521 642 8700
20. Borgring 20x1,2 - 9455 621 2150
21. Deksel aandrijving - 4521 640 5800
22. Cilinderkopbout IS-P5x18 - 9074 477 4132
23. Mesbeschermer 500 mm / 20" - 0000 792 9600
24. Speciaal vet (DC4) - 0781 110 1011
