STIHL HSA 60 - onderdeeltekening

Ben je op zoek naar onderdelen voor de HSA 60? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

HSA 60 REPARATIE HANDLEIDING

Uitrusting

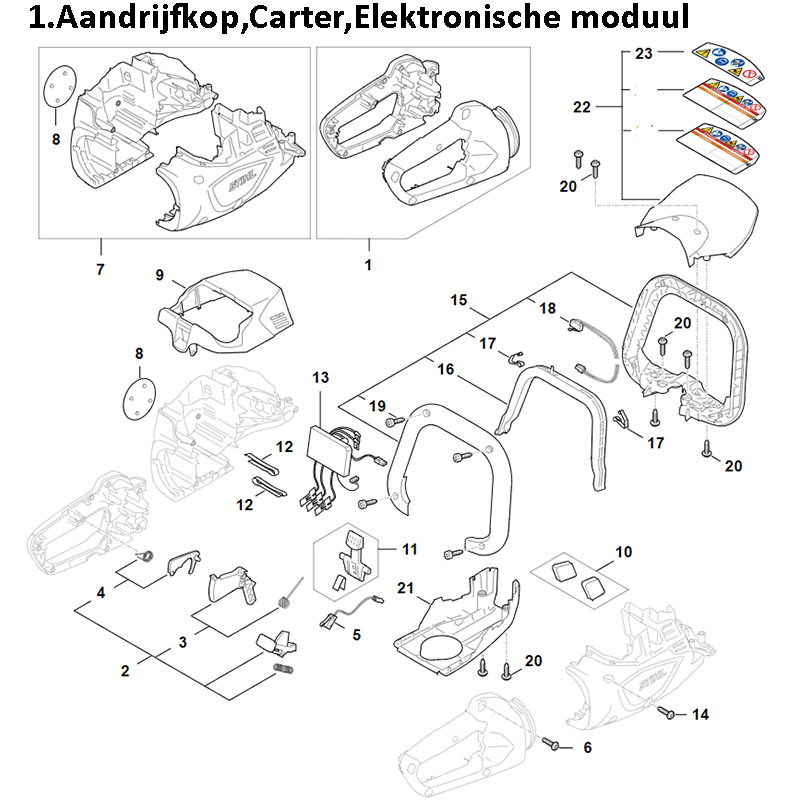

 1.  Handgreephuis, Carter, Elektronisch moduul

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Handgreephuis - HA07 790 1001
2. Set bedieningselementen - HA07 007 3801
3. Schakelhefboom - HA07 430 2100
4. Schakelhendelblokkering - HA07 430 6300
5. Artikel niet beschikbaar
6. Cilinderkopbout IS-P4x16 - 9074 477 3025
7. Carter - HA06 600 0800
8. Typeplaatje HSA 60 - HA06 967 1500
9. Afdekkap - HA06 602 0400
10. Set filters - HA06 007 3400
11. Blokkeerhendel - MA04 430 9800
12. Veer - 4522 791 3100
13. Elektronisch moduul - HA06 430 1401
14. Cilinderkopbout IS-P4x16 - 9074 477 3025
15. Beugelhandgreep - HA06 790 1200
16. Schakelbeugel - 4869 798 1600
17. Contactveer - 4242 442 1600
18. Schakelaar - HA06 430 0501
19. Cilinderkopbout IS-P4x14 - 9074 478 3005
20. Cilinderkopbout IS-P4x16 - 9074 477 3025
21. Afdekkap - HA07 641 0600
22. Handbeschermer - HA06 790 9100
23. Waarschuwingssticker - HA06 967 7200

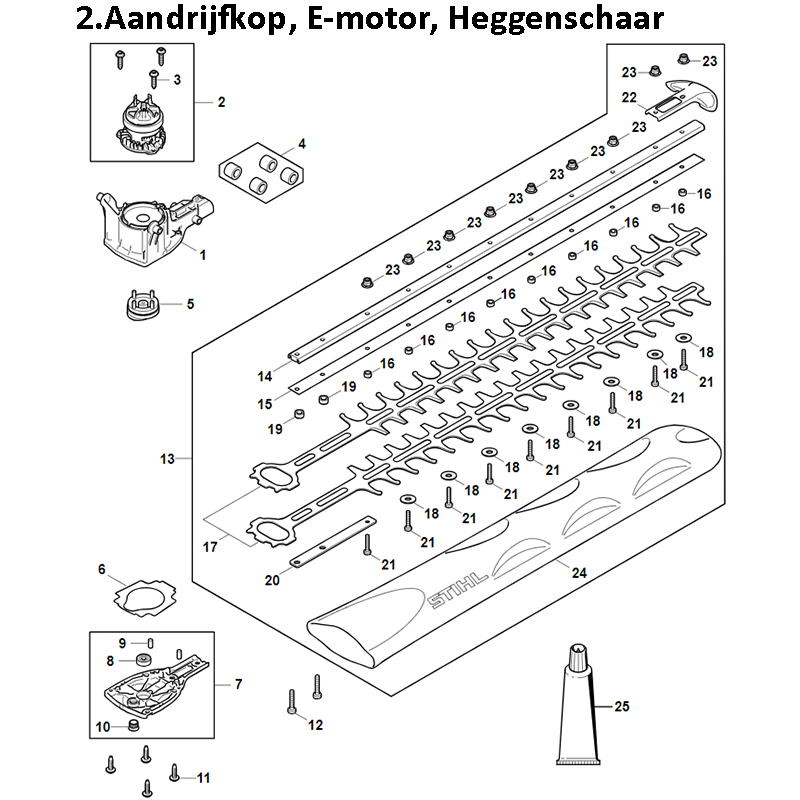

2.  Aandrijfkop, E-motor, Heggenschaar

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Planetair tandwielstelsel - HA07 640 0700
2. Elektromotor - HA06 600 0201
3. Cilinderkopbout IS-P4x16, nr 3 - 9074 477 3025
4. Set RINGPUFFER - HA07 007 1000
5. Excenter - HA06 640 1600
6. Aanloopplaat - HA06 642 4800
7. Deksel aandrijving - HA07 640 5801
8. Stahl (Waelzlagerstahl ) - 9503 003 9351
9. XXX - 9381 651 2550
10. Afsluitplug - 4226 641 6500
11. Cilinderkopbout IS-P4x16, nr 10 - 9074 477 3025
12. Cilinderkopbout IS-M5x30 - 9022 341 1070
13. Heggenschaar 600 mm / 24" - HA06 710 5901
14. Geleider - HA07 641 4600
15. Huls 4,4 mm - 4242 641 4900
16. Mesgeleideplaat - HA07 713 2200
17. Mes 600 mm / 24" - HA06 710 6000
18. Ring - 4237 958 0500
19. Huls - HA07 641 4900
20. Steunplaat - HA07 642 5100
21. Cilinderkopbout IS-M5x25 - 9022 371 1050
22. Zaagbladbeschermer - 4237 792 9006
23. Zeskantmoer M5-10 - 9216 263 0710
24. Mesbeschermer 600 mm / 24" - 4237 790 9208
25. speciaal vet (DC4) - 0781 110 1011
