STIHL HSA 86 - onderdeeltekening

Ben je op zoek naar onderdelen voor de HSA 86? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

HSA 86 REPARATIE HANDLEIDING

Uitrusting

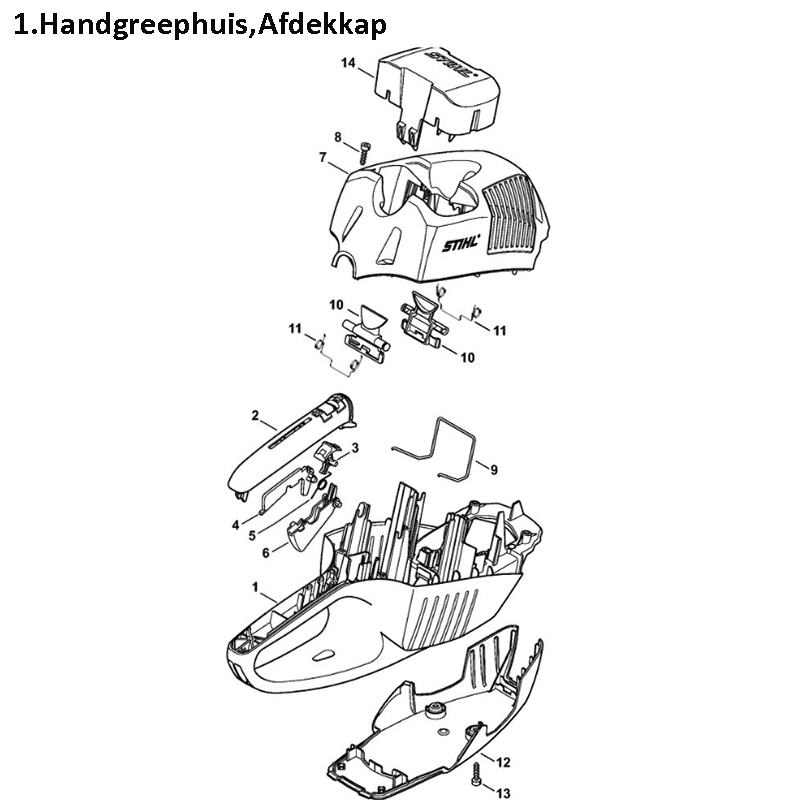

 1. Handgreephuis, afdekkap

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Handgreephuis - 4851 791 1002
2. Handgreepkom - 4851 791 0601
3. Arrêteerhendel - 4851 435 2800
4. Schakelhendelblokkering - 4851 435 6300
5. Knieveer - 4851 435 2100
6. Schakelhefboom - 4851 435 2401
7. Afdekkap - 4851 600 3503
8. Cilinderkopbout IS-P5X18 - 9074 477 4132
9. Veer - 4851 791 3100
10. Blokeerhefboom - 4851 430 9800
11. Bladveer - 0000 998 0402
12. Deksel aandrijving - 4581 641 0400
13. Cilinderkopboutbout IS-P5X18 - 9074 477 4132
14. Deksel - 4850 602 0900

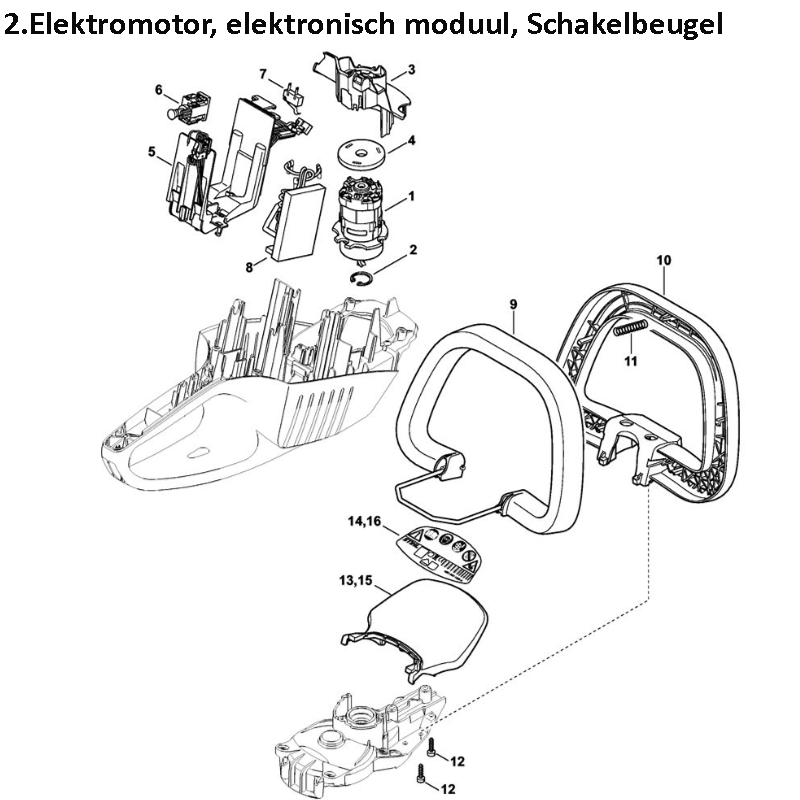

2. Elektromotor, Elektronisch moduul, Schakelbeugel

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. E-Motor - 4851 600 0206
2. Borgring 9X1 - 9455 621 0750
3. Luchtgeleiding - 4851 602 2201
4. Filter - 4581 084 2600
5. Contactplaat - 4851 400 0600
6. Schakelaar - 4851 430 0502
7. Schakelaar - 1250 430 0500
8. elektronisch moduul - 4851 430 1405
9. Schakelbeugel - 4851 790 8701
10. Beugelhandgreep - 4851 791 2300
11. Artikel niet beschikbaar
12. Cilinderkopbout IS-P4X14 - 9074 478 3005
13. Handbeschermer HSA 86 - 4851 790 9106
14. Typeplaatje HSA 86 - 4851 967 1810
15. Artikel niet beschikbaar
16. Artikel niet beschikbaar

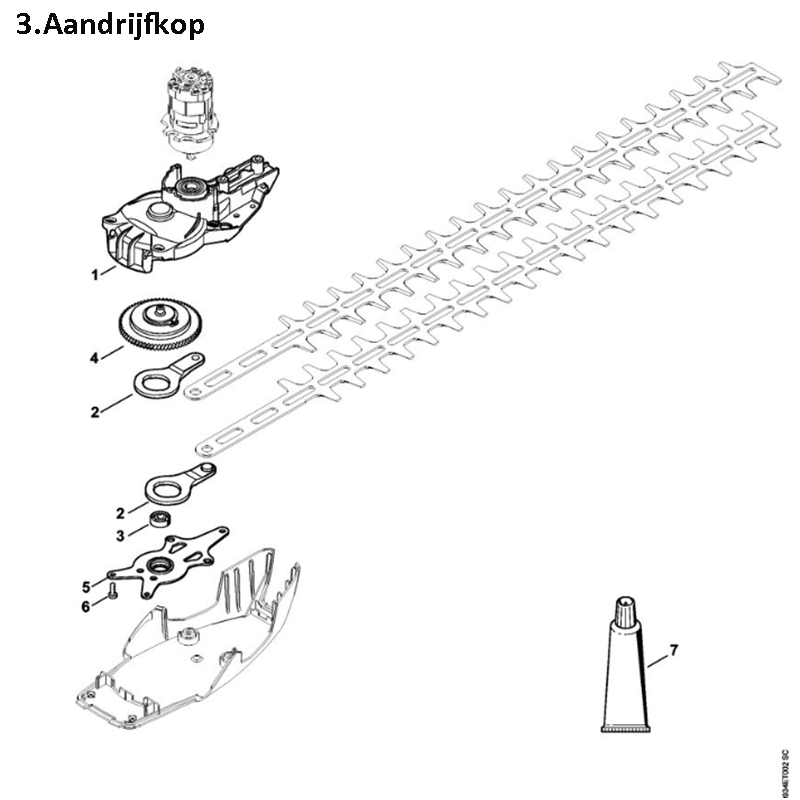

3. Aandrijfkop

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Aandrijfhuis - 4851 640 0501
2. Drijftang - 6460 642 6510
3. kogellager - 9503 003 9371
4. Excenter - 4851 640 1603
5. Lagerplaat - 4851 640 8400
6. Cilinderkopbout IS-D4x12 - 9075 478 2995
7. Multipurposevet (tube 80 g) - 0781 120 1109

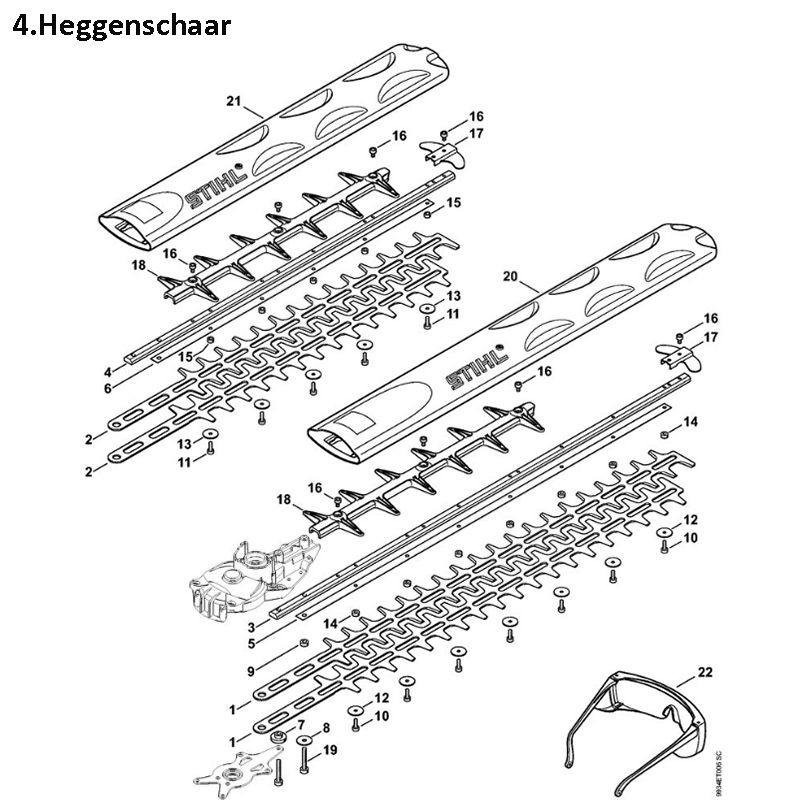

4. Heggenschaar

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Mes 620 mm / 24" - 4851 710 6054
2. Mes 450 mm / 18" - 4851 710 6056
3. Geleider 620 mm / 24" - 4851 713 6706
4. Geleider 450 mm / 18" - 4851 713 6708
5. Mesgeleideplaat 600 mm / 24" - 4851 713 2200
6. Mesgeleideplaat 450 mm / 18" - 4851 713 2201
7. Huls - 4851 641 4900
8. Ring - 4237 958 0500
9. Huls - 4818 641 4901
10. Cilinderkopbout IS-D4x12 - 9075 478 2995
11. Cilinderkopbout IS-D4x12 - 9075 478 2995
12. Ring - 9298 003 3540
13. Ring - 9298 003 3540
14. Glijstuk - 4851 648 6700
15. Glijstuk - 4851 648 6700
16. Cilinderkopbout IS-D4x8 - 9075 478 0630
17. Zaagbladbeschermer - 4851 792 9001
18. Mesbalkbeschermer - 4851 792 9701
19. Cilinderkopbout IS-D5x32 - 9075 478 4167
20. Mesbeschermer 600 mm / 24" - 0000 792 9601
21. Mesbeschermer 500 mm / 20" - 0000 792 9600
22. Artikel niet beschikbaar
