STIHL MS 881 - onderdeeltekening

Ben je op zoek naar onderdelen voor de MS 881? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

STIHL MS 881 BENZINE KETTINGZAAG

Uitrusting

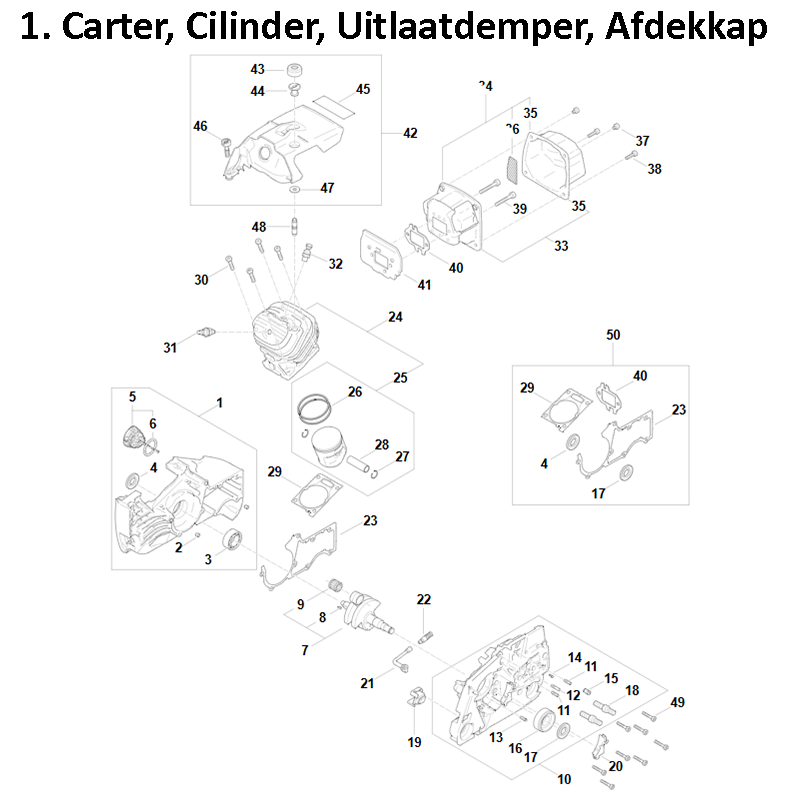

 1. Carter, Cilinder, Uitlaatdemper, Afdekkap

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carter LS - 1124 020 2604
2. Huls - 0000 988 8600
3. Groefkogellager 6203 - 9503 003 6676
4. Keerring 17x32,9x5 - 9640 003 1855
5. Tankdop - 0000 350 0533
6. O-ring 25x3,5 - 9645 948 7734
7. Krukas - 1124 030 0406
8. Spie 2x3,7 - 1120 036 8500
9. Naaldkrans 13x17x17,5 - 9512 003 3440
10. Carter lagers - 1124 020 2906
11. Bout - 1121 162 5200
12. Bout - 1121 162 5205
13. Bout - 1120 162 5200
14. Klinknagel met cilindrische kop - 0000 974 1200
15. Klep - 1124 640 9100
16. Groefkogellager 20x47x15 - 9523 003 4386
17. Keerring B20x39x4 - 9640 003 2250
18. Kraagbout - 1124 664 2406
19. Aanslagrubber - 1124 791 2800
20. Deksel - 1124 021 1116
21. Slang - 1122 647 9400
22. Zuigmond - 1117 640 3800
23. Pakking - 1124 029 0502
24. Cilinder met zuiger Ø 60 mm - 1124 020 1211
25. Zuiger Ø 60 mm - 1124 030 2006
26. Zuigerveer Ø 60x1,2 mm - 1124 034 3010
27. Veerring 13x1 - 9463 650 1300
28. Zuigerpen 13x8x39 - 1124 034 1501
29. Cilindervoetpakking - 1124 029 2301
30. Cilinderbout IS M6x30 - 9022 341 1370
31. Bougie Bosch WSR 6 F - 1110 400 7005
32. Decompressieklep - 1124 020 9401
33. Uitlaatdemper - 1124 140 0607
35. Buitenschaal - 1124 145 0801
37. Cilinderkopbout IS-M5x6 - 9022 341 0911
38. Cilinderkopbout IS-M5x20 - 9022 399 1020
39. Cilinderbout IS M5x40x25 - 9022 341 1090
40. Uitlaatdemperpakking - 1124 149 0602
41. Koelplaat - 1124 141 3200
42. Afdekkap - 1124 080 1607
43. Isolatiestuk - 1121 084 6901
44. Sleufmoer - 1121 084 7000
45. Hittefolie - 1124 084 8300
46. Bout IS-M5x21 - 1124 084 8300
47. Onderlegplaat - 1124 084 3000
48. Tapeind M5 - 0000 953 0818
49. Cilinderkopbout IS-M5x28 - 9022 341 0900
50. Pakkingset - 1124 007 1600

2. Koppeling, Oliepomp, Kettingrem

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Koppeling set - 1124 160 2005
2. Centrifugaalgewicht - 1124 162 0805
3. Houder - 1124 162 3000
4. Trekveer - 0000 997 5818
5. Naaldkrans 12x17x13 - 9512 933 3170
6. Ringkettingtandwiel set .404" 7t - 1124 007 2500
7. Ringkettingtandwiel .404" 7t - 0000 642 1207
8. Ring - 0000 958 1236
9. Borgveer 10x1.5 - 9460 624 1001
10. Ringkettingtandwiel 3/8" 8t Set - 1124 007 2501
11. Ringkettingtandwiel 3/8" 8t - 0000 642 1216
12. Kettingtandwieldeksel - 1124 640 1709
13. Beschermer - 1124 656 1501
14. Geleider - 1121 648 6610
15. Afdekplaat - 1124 656 2800
16. Niet beschikbaar
17. Kraagmoer M10 - 0000 995 0805
18. Deksel - 1124 021 1121
19. Cilinderkopbout IS-M4x12 - 9022 313 0660
20. Remband - 1124 160 5400
21. Cilinderkopbout IS-M4x12 - 9022 346 0658
22. Trekveer - 1124 160 5500
23. Slang 20 mm - 1125 162 8002
24. Hefboom - 1124 160 5000
25. Borgring 4 - 9460 624 0400
26. Hefboom - 1121 162 5010
27. Veer - 0000 997 0628
28. Ring - 1124 162 8901
29. Wormwielset oliepomp - 1124 007 1030
30. Niet beschikbaar
31. Wormwiel - 1124 640 7100
32. Oliepomp (slag 1,2 mm) - 1124 640 3204
33. Oliepomp (slag 1,6 mm) - 1124 640 3206
34. Lagerbus - 1125 641 9400
35. Ring - 0000 958 0611
36. Drukveer - 0000 997 0629
37. O-ring 4x2 - 9646 945 0160
38. Spanpen 2x10 - 9380 620 1090
39. Regelpen - 1142 647 4800
40. Niet beschikbaar
41. Cilinderkopbout IS-M4x12 - 9022 346 0658
42. Pakkingring B4x2 - 1122 649 5000
43. Zijplaat binnen - 1124 664 1001
44. Cilinderkopbout IS-M4x8 - 9022 313 0633
45. Zijplaat buiten - 1124 664 1100
46. Zelftapper M3x8 - 9039 488 0340
47. Tandwiel/spanbout set - 1124 007 1008
48. O-ring 7x1,5 - 9646 945 0490
49. Spanschuif - 1124 640 1900
50. Steun - 1124 664 4500
51. Veerring - 1124 664 5300
52. Afdekplaat - 1124 664 2210
53. Drukstuk - 1124 664 1400
54. Stootrand - 1124 664 3600
55. Bout IS M6x18 - 9022 341 1310
56. Handbeschermer - 1124 790 9101
59. Bus - 1124 792 5505
60. Bus - 1124 792 5500
61. Cilinderkopbout IS-M5x35 - 9022 341 1080
63. Velkam - 1124 664 0502
65. Kettingvanger - 1124 650 7700
66. Inbusbout M6x16 - 9008 319 1280
67. Borgmoer M6 - 9214 320 0900
68. Kettingtandwiel 3/8" 8Z - 1124 640 2002
69. Kettingtandwieldeksel - 1124 640 1702
70. Beschermer - 1124 656 1505
71. Bout 3,9x13 - 9099 021 2770
72. Moer M10 - 0000 955 0903

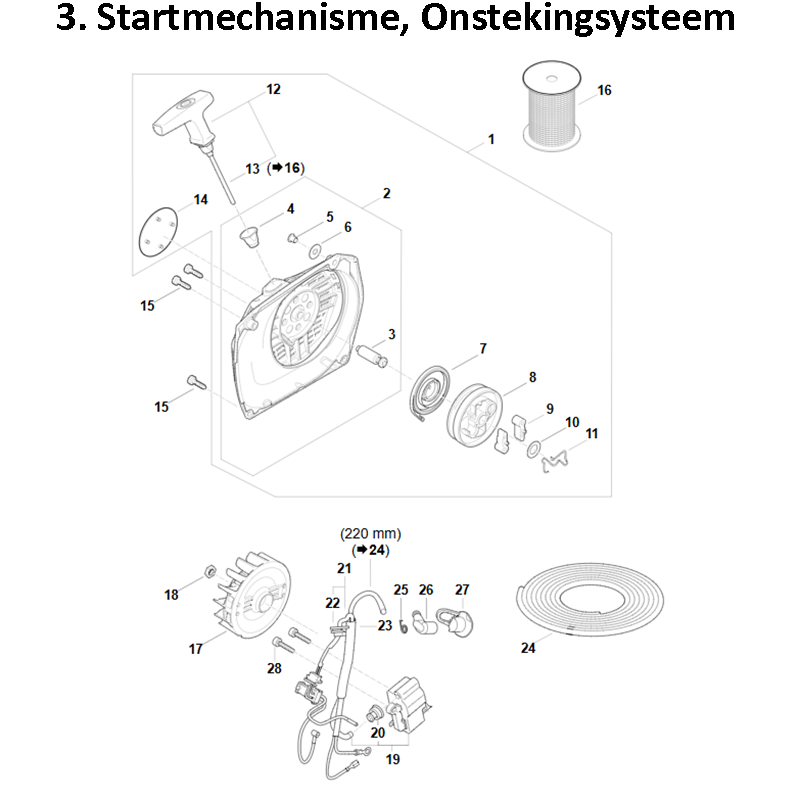

3. Startmechanisme, ontstekingssysteem

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Ventilatorhuis met startmechanisme - 1124 080 2102
2. Ventilatorhuis - 1124 080 1803
3. As - 1122 084 6502
4. Bus - 1110 084 9102
5. Klinknagel 6,5x0,5x6,8 - 9416 868 6530
6. Ring - 0000 958 0607
7. Starterveer - 1135 190 0600
8. Koordrol - 1122 195 0400
9. Pal - 1124 195 7200
10. Ring Ø 12 mm - 1119 162 8925
11. Veer - 1124 195 3500
12. ElastoStart Ø 4,5 mm - 1122 190 3400
13. Startkoord Ø 4,5 - 1122 190 2900
14. Typeplaatje MS 881 - 1124 967 1503
15. Cilinderbout IS M5x20 - 9022 371 1020
16. Startkoord Ø 4,5 / 28 stuks - 0000 930 2268
17. Vliegwiel - 1124 400 1201
18. Zeskantmoer M10x1 - 9211 260 1340
19. Ontstekingsmoduul - 1124 400 1314
20. Doorvoer beschermer - 0000 989 1002
21. Kabelboom - 1124 440 3001
22. Doorvoerrubber - 1124 989 1000
23. Slang - 1124 405 8002
24. Bougiekabel 10 m - 0000 930 2251
25. Knieveer - 0000 998 0604
26. Bougiekabelsteker - 1128 405 1000
27. Afdekkap - 1140 084 1601
28. Cilinderkopbout IS-M4x20 - 9022 341 0710

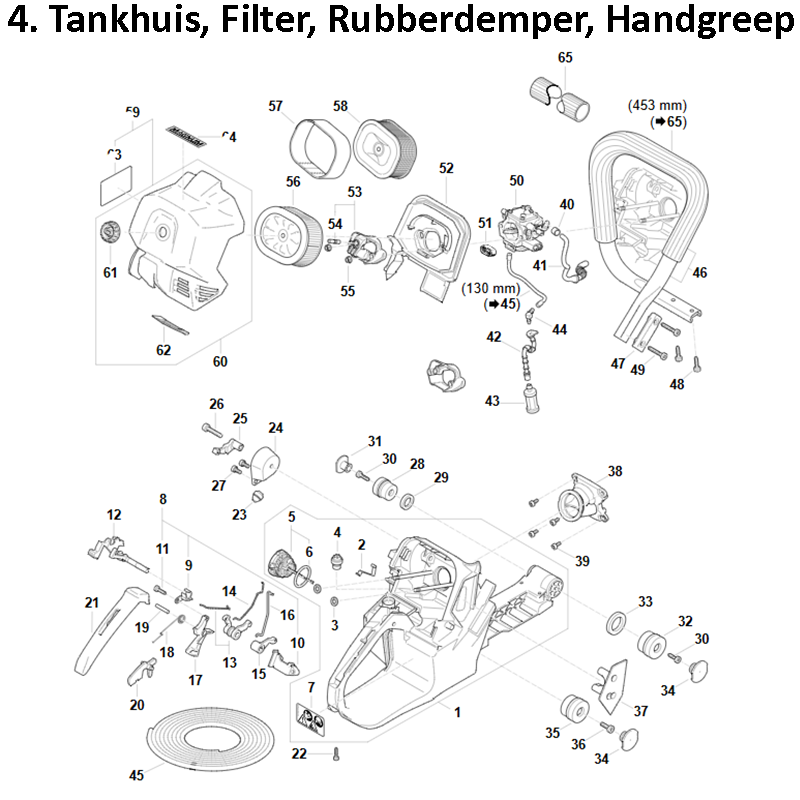

4. Tankhuis, Filter, Rubberdemper, Handgreep

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Tankhuis - 1124 350 0808
2. Contactveer - 1124 442 1600
3. Ring - 0000 958 0513
4. Tankbe-/-ontluchting - 0000 350 5800
5. Tankdop - 0000 350 0533
6. O-ring 25x3,5 - 9645 948 7734
7. Waarschuwingssticker MS - 0000 967 7247
8. Lager - 1124 790 5300
9. Lager - 1124 182 4401
10. Lager - 1124 182 4400
11. Cilinderkopbout IS-P4x19 - 9074 478 3076
12. Schakelas - 1124 182 0901
13. Dubbele hefboom - 1124 180 4050
14. Chokehendel - 1124 185 2000
15. Chokehendel - 1124 185 2000
16. Chokestang - 1124 185 1900
17. Gashendel - 1124 182 1000
18. Knieveer - 1117 182 4500
19. Cilindrische pen 5x24 - 9371 470 2640
20. Blokkeerhendel - 1117 182 0805
21. Handgreepkom - 1124 791 0600
22. Cilinderkopbout IS-P4x19 - 9074 478 3076
23. Aanslagrubber - 1125 791 2810
24. AV-rubber - 1124 790 9920
25. Steun - 1124 791 7605
26. Cilinderbout IS M6x40 - 9022 341 1400
27. Cilinderkopbout IS-M5x12 - 9022 341 0962
28. AV-rubber - 1121 790 9912
29. Ring - 1119 791 8400
30. Cilinderkopbout IS-P6x19 - 9074 478 4435
31. Stop - 1119 791 7306
32. AV-rubber - 1124 790 9901
33. Ring - 1124 791 8400
34. Stop - 1124 791 7300
35. AV-rubber - 1124 790 9908
36. Bout IS M6x18 - 9022 341 1310
37. Doorvoerrubber - 1124 123 7503
38. Spruitstuk - 1124 140 2500
39. Cilinderkopbout IS-M4x12 - 9022 313 0660
40. Huls - 1125 647 8200
41. Impulsslang - 1124 141 8603
42. Slang - 1124 358 7700
43. Zuigmond - 0000 350 3518
44. Haakse nippel - 4224 122 3900
45. Slang 3,1x5,7 mm x 1 m, R5 - 0000 937 5004
46. Handgreep m slang - 1124 790 1500
47. Inleg handgreep - 1124 791 5105
48. Cilinderkopbout IS-P6x21,5 - 9074 478 4475
49. Cilinderkopbout IS-P6x32,5 - 9074 478 4675
50. Carburateur WG-14 - 1124 120 0614
51. Mof - 1124 121 9100
52. Filterplaat - 1124 141 0900
53. Demper - 1124 120 4101
54. Tapeind M5x12x9 - 9121 319 0960
55. Inbusmoer M5 - 9216 261 0700
56. Luchtfilter HD2 - 0000 140 4407
57. Voorfilter - 0000 141 0601
58. Luchtfilter/draadweefsel - 0000 120 1653
60. Filterdeksel - 1124 140 1003
61. Sluitmoer - 1124 140 9500
62. Schuif - 1144 141 4000
65. Handgreepslang Ø 23 mm x 5 m - 0000 791 2005

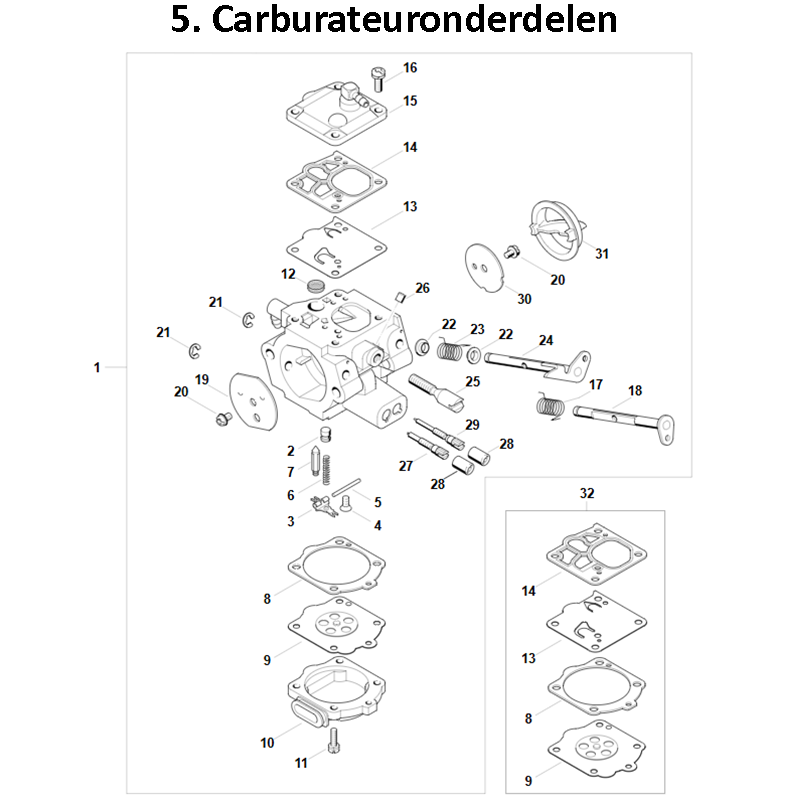

5. Carburateuronderdelen

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carburateur WG-14 - 1124 120 0614
2. Vaste sproeier - 1124 121 5610
3. Inlaatregelhefboom - 1117 121 5000
4. Bout met halfronde kop - 1114 122 7400
5. As - 1117 121 9200
6. Veer - 1124 122 3002
7. Inlaatnaald - 4116 121 5100
8. Pakking - 1116 129 0900
9. Regelmembraan - 1144 121 4700
10. Afsluitdeksel - 1124 121 0804
11. Bout met halfronde kop - 1124 122 7400
12. Zeef - 1114 121 7800
13. Pompmembraan - 1115 121 4800
14. Pakking - 1115 129 1100
15. Pompdeksel - 1124 120 2600
16. Bout met halfronde kop - 1115 122 7100
17. Knieveer - 1124 122 3203
18. Chokeklep met hefboom - 1124 120 7202
19. Chokeklep - 1124 121 2901
20. Bout met verzonken lenskop - 4224 122 7801
21. Borgveer - 1117 122 9000
22. Bus - 1124 121 8700
23. Knieveer - 1124 122 3204
24. Gasklepas m hefboom - 1124 120 7101
25. Stationaire aanslagschroef - 1124 122 6201
26. Klemstuk - 1122 121 7700
27. Hoofdstelschroef - 1124 120 6700
28. Kap - 0000 121 2701
29. Stelschroef stat. toerental - 1124 120 6800
30. Gasklepas - 1124 121 3302
31. Ring - 1124 121 9400
32. Carb. membraanset - 1144 007 1700
